设计编号：T1692405M
首页 实物视频演示 仿真视频演示 设计说明书预览 答辩PPT预览
实物视频演示：
软件安装：
资料预览

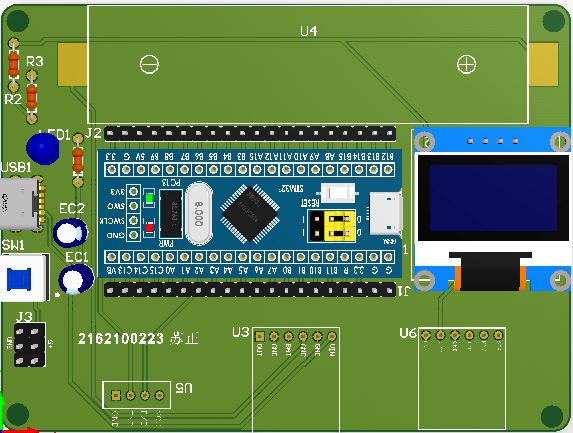

效果图：
总体资料：
总体资料：

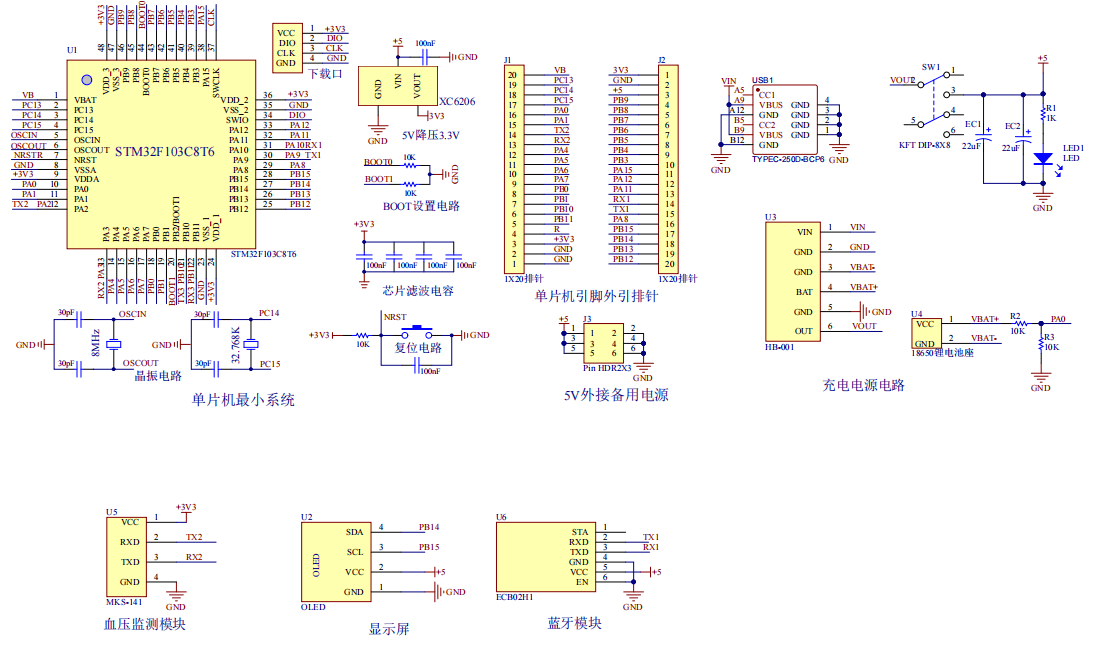

原理图：

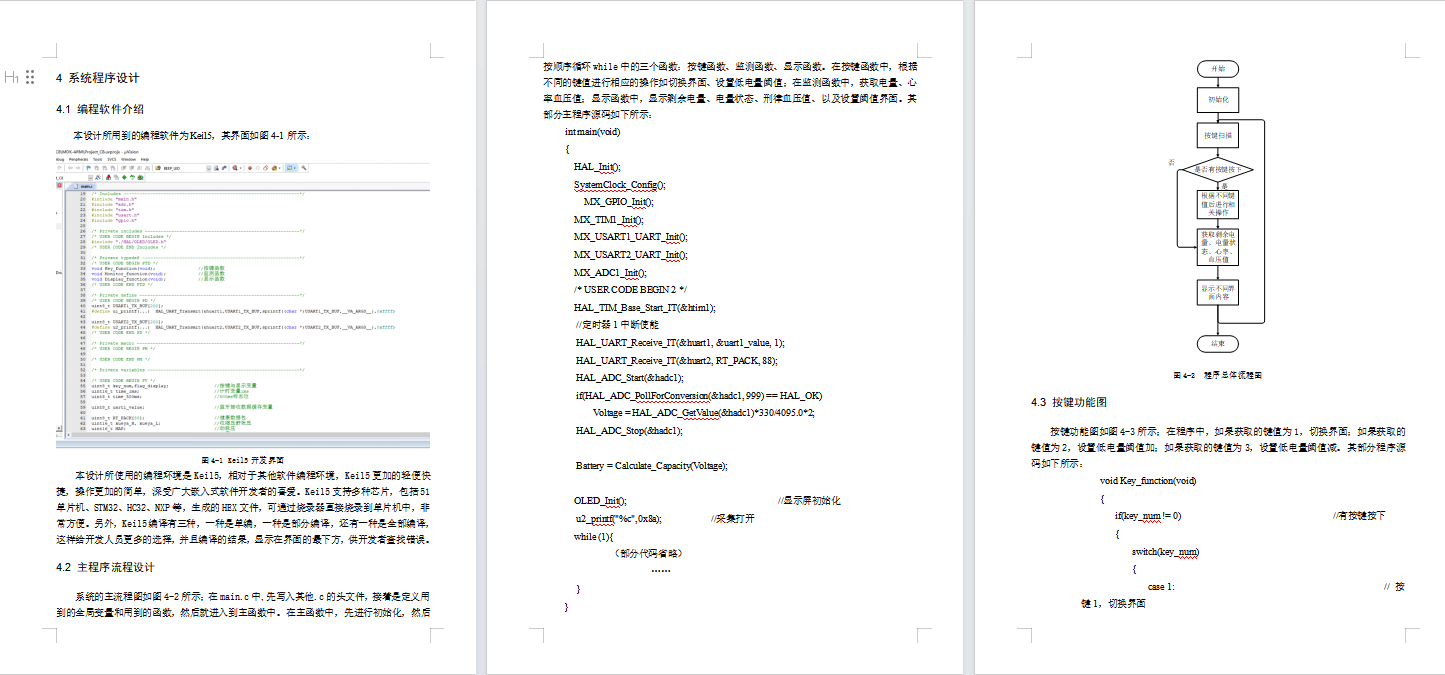

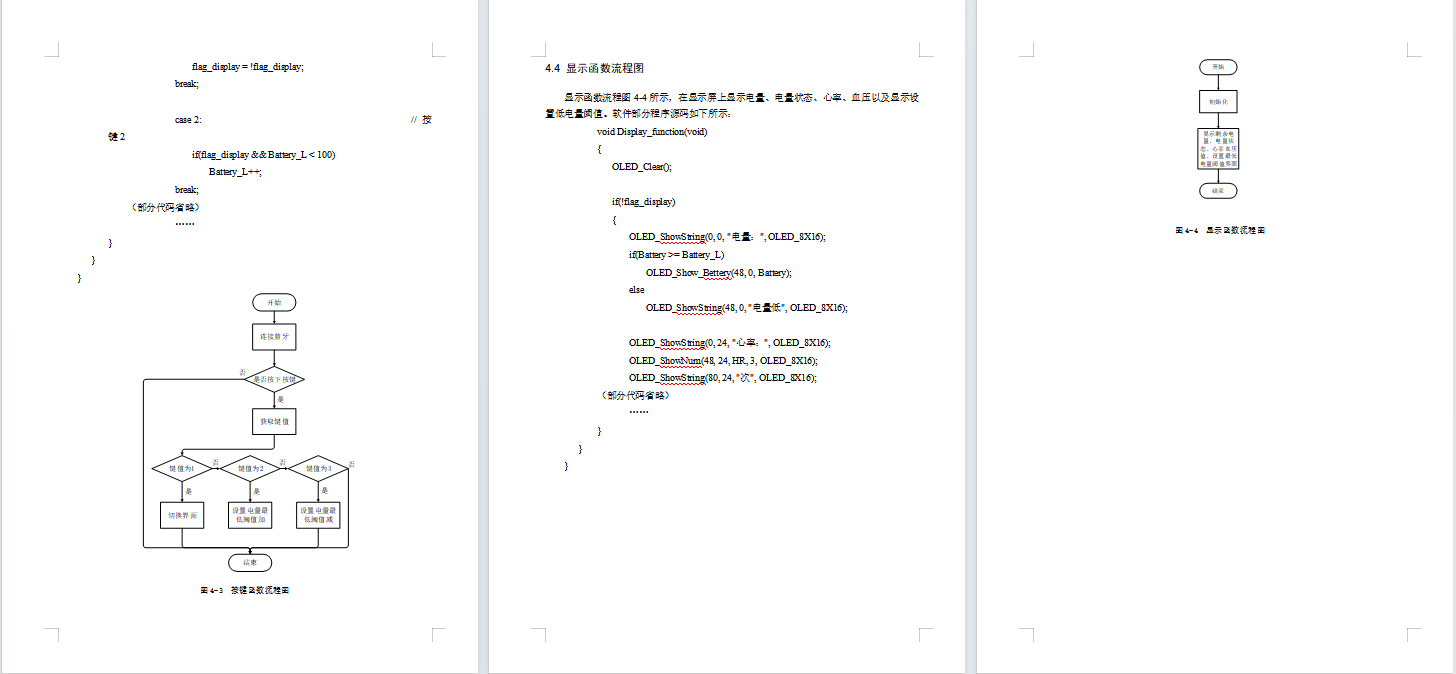

软件设计流程：

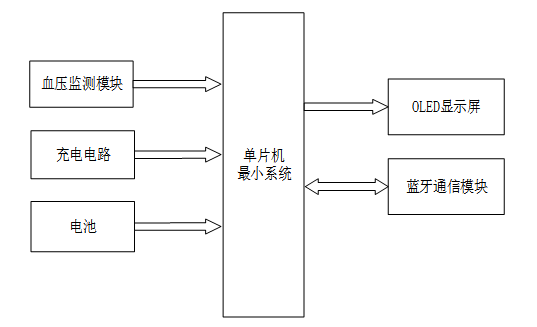

软件设计流程：系统框图：
系统框图：
本设计以STM32F103单片机为核心控制器，加上其他的模块一起组成基于单片机的便携式健康监测手环，其中包含中控部分、输入部分和输出部分。中控部分采用了STM32F103单片机，其主要作用是获取输入部分数据，经过内部处理，控制输出部分。输入由三部分组成，第一部分是血压监测模块，监测用户健康状态；第二部分是充电模块，给手环充电；第三部分是电池，，供电。输出由两部分组成，第一部分是OLED显示屏，显示健康状态、剩余电量；第二部分是蓝牙通信模块，连接手机将数据上传手机。

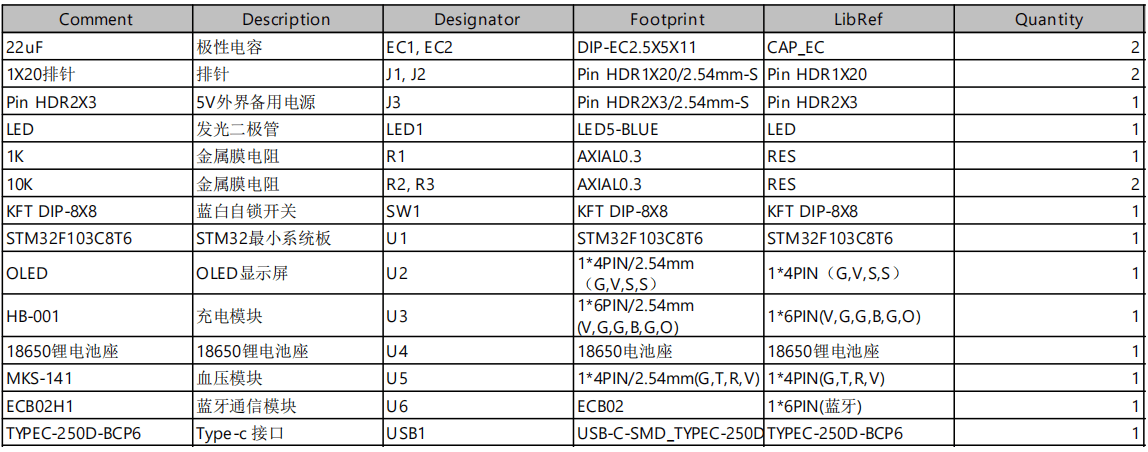

硬件清单：
