编号：

T1912402M

设计简介：

本设计是基于单片机的智能窗户系统设计，主要实现以下功能：

通过风速传感器检测风速大于设置的风速会自动关窗
通过雨量传感器检测雨量大于设置的雨量会自动关窗
通过温度传感器可以显示出目前多少度
通过湿度传感器可以显示出目前多少湿度
通过人体热释电传感器感知是否有人，有人进行提醒
通过按键可以设置时间，周期性的自动开关窗，设置温度最小值，雨量最大值以及风速最大值
通过蓝牙连接手机，控制窗户开关

电源： 5V
传感器：温湿度传感器，雨水传感器，风速传感器，人体红外
显示屏：OLED12864
单片机：STM32F103C8T6
执行器：蜂鸣器，步进电机
人机交互：独立按键，蓝牙模块

标签：STM32、OLED12864、DHT11、LM393雨水传感器、三杯式风速传感器、D203S、ECB02、ULN2003、28BYJ-48-5V

题目扩展：基于STM32的环境监测系统，基于单片机的智能晾衣架系统

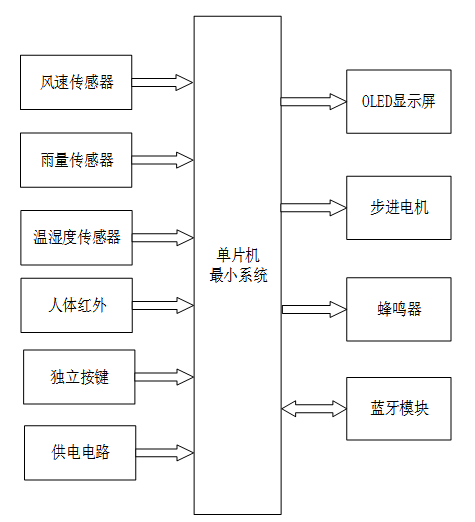

1. 基于单片机的智能窗户系统设计与实现

   一、主控部分

   核心：STM32 单片机
2. 功能：获取输入数据、内部处理、控制输出

   二、输入部分

   1. 风速传感器模块：监测环境风速
   2. 雨量传感器模块：监测环境雨量
   3. 温湿度传感器模块：监测环境温湿度
   4. 人体红外模块：监测是否有人经过
   5. 独立按键：用于切换界面、设置时间、设置参数阈值
   6. 供电电路：为整个智能窗户系统供电

   三、输出部分

   1. OLED 显示模块：显示温湿度、窗户开关状态、风速大小、人员经过状态、雨量大小、系统工作模式及参数阈值设置界面
   2. 步进电机模块：模拟智能窗户的开关动作
   3. 蜂鸣器报警模块：当监测到有人经过时，触发蜂鸣器报警提醒
   4. 蓝牙模块：发送监测数据并连接手机 APP，实现远程控制窗户开关
   5. 预留扩展输出模块：供后续增加功能（如窗户锁止、联动通风设备等）使用
