设计编号：T2052405M
首页 实物视频演示 仿真视频演示 设计说明书预览 答辩PPT预览
实物视频演示：
软件安装：
资料预览
效果图：

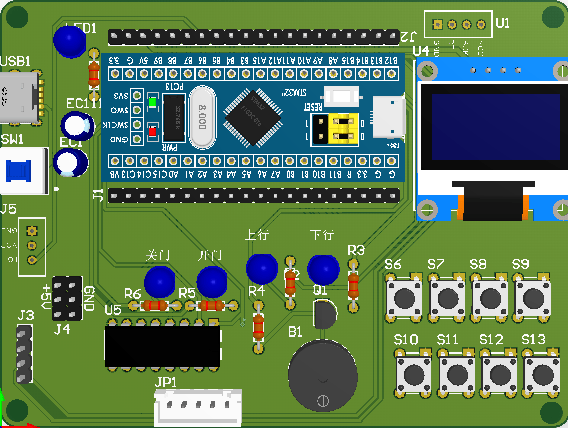

内机：

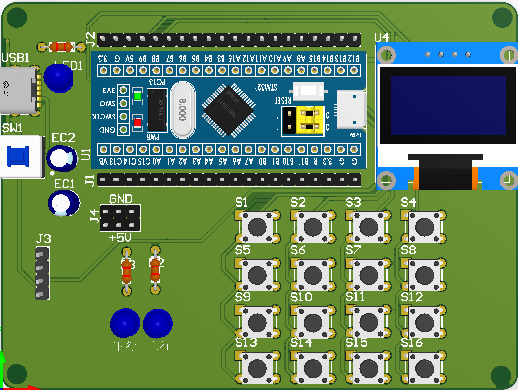

外机：

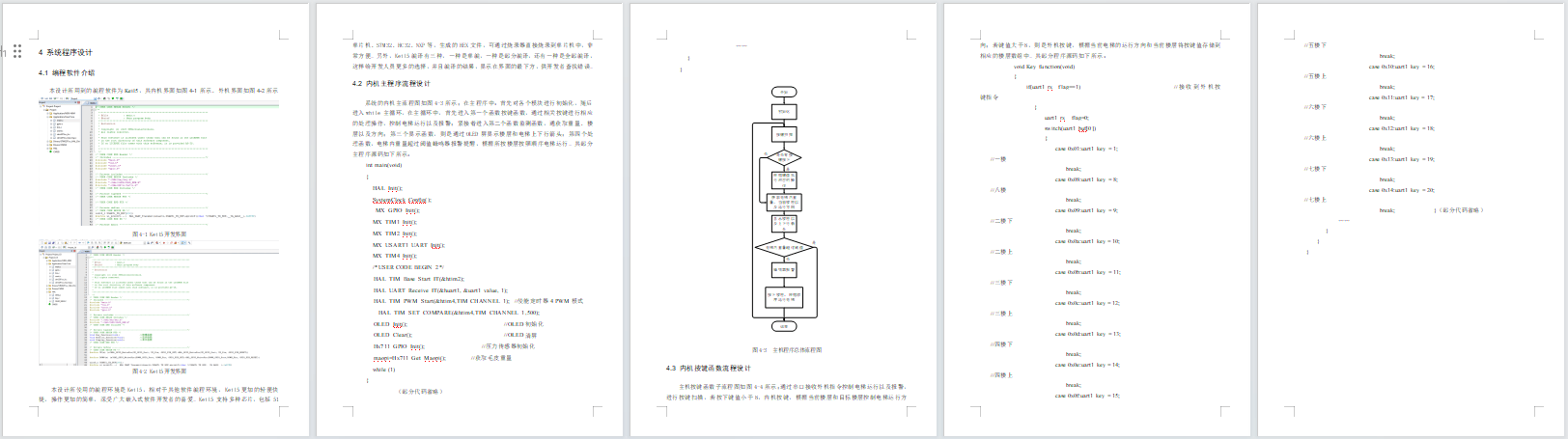

总体资料：
总体资料：
原理图：

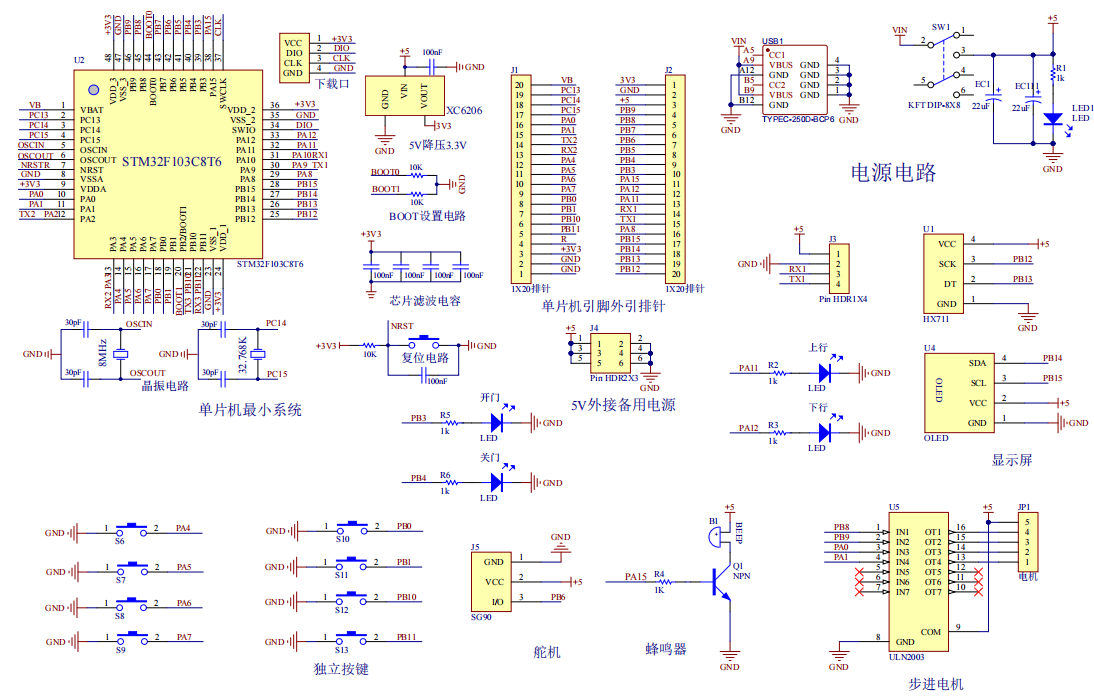

内机：

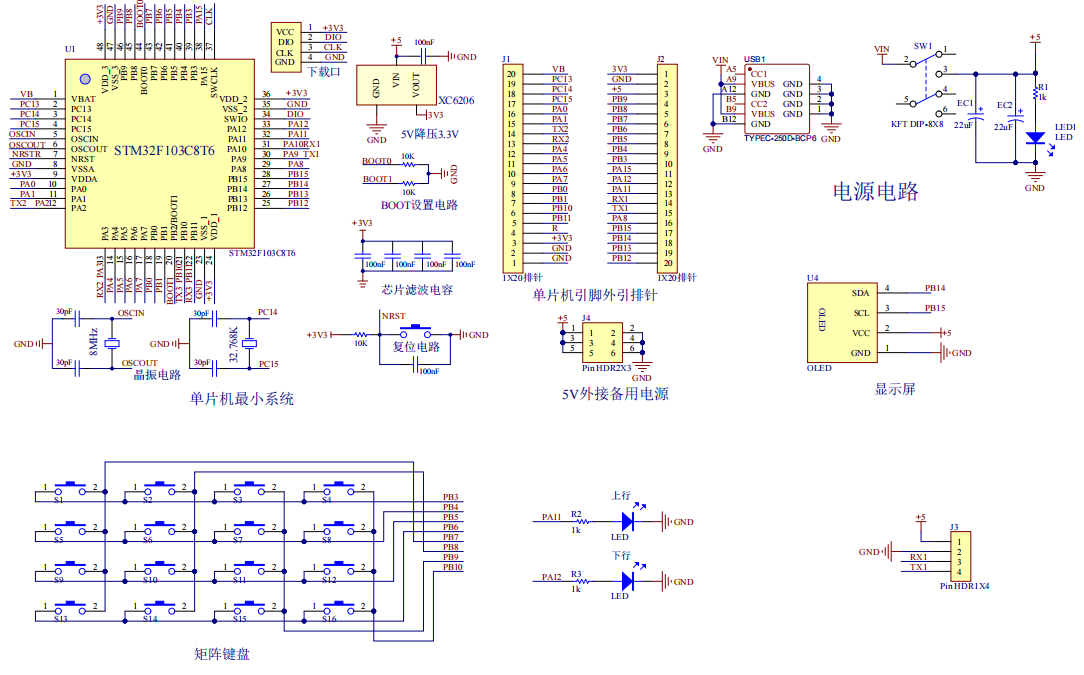

外机：

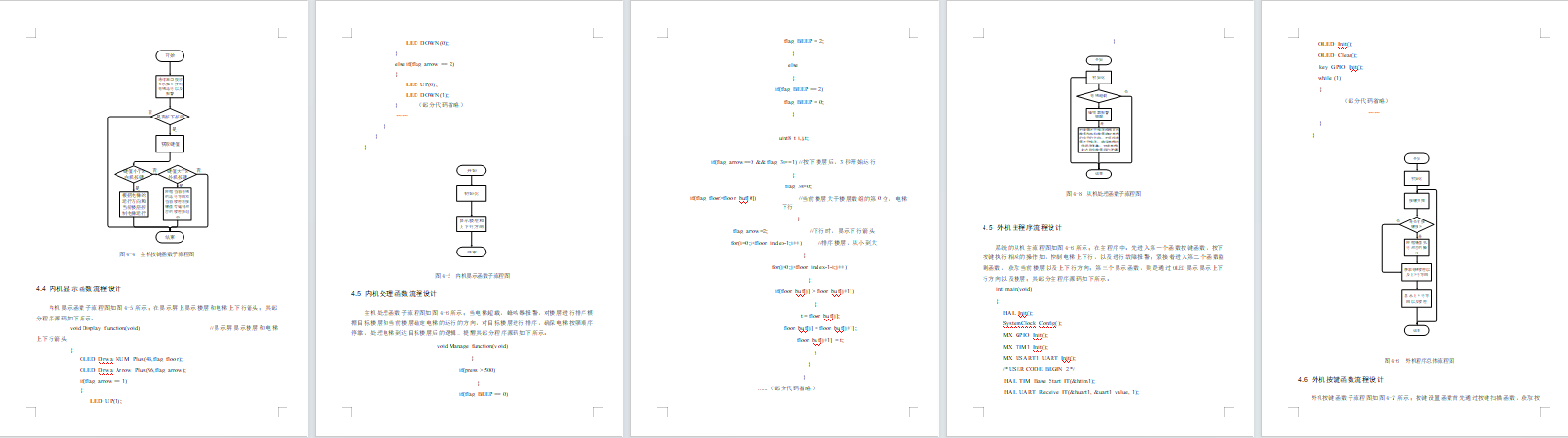

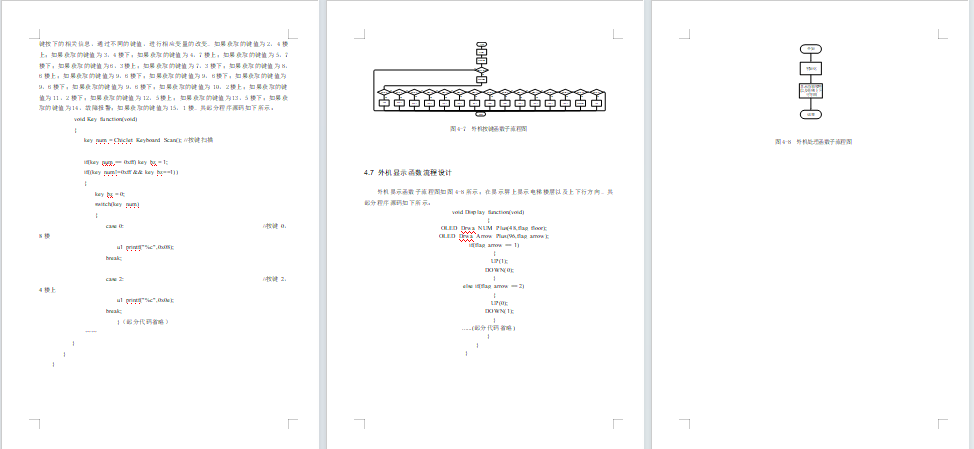

软件设计流程：

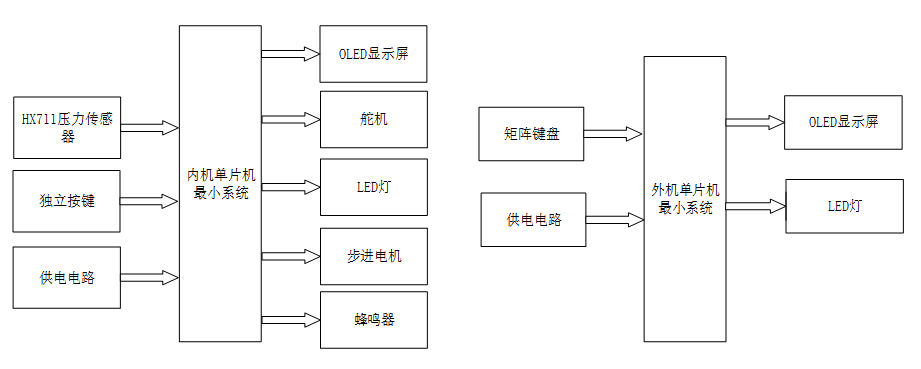

软件设计流程：系统框图：
系统框图：
本设计以STM32单片机为核心控制器，加上其他的模块一起组成基于STM32的8层楼房电梯控制系统的设计与实现，其中包含中控部分、输入部分和输出部分。中控部分采用了STM32单片机，其主要作用是获取输入部分数据，经过内部处理，控制输出部分。内机输入由两部分组成，第一部分是HX711压力传感器，检测电梯是否超重；第二部分是独立按键，获取键值，控制电梯；第三部分是供电电路，给整个主机部分供电；输出由五部分组成，第一部分是是OLED显示屏，显示电梯到达楼层以及工作模式等；第二部分是舵机，模拟电梯门的开关；第三部分是LED灯，提示上行下行以及开关门；第四部分是步进电机，控制电梯运行；第五部分是蜂鸣器，电梯超载蜂鸣器报警提醒；外机输入由两部分组成，第一部分是矩阵键盘，选择楼层以及报警按钮；第二部分是供电电路，负责给整个系统供电。输出部分由两部分组成，第一部分是OLED显示屏，显示电梯运行方向；第二部分是LED灯，进行电梯运行方向提醒。

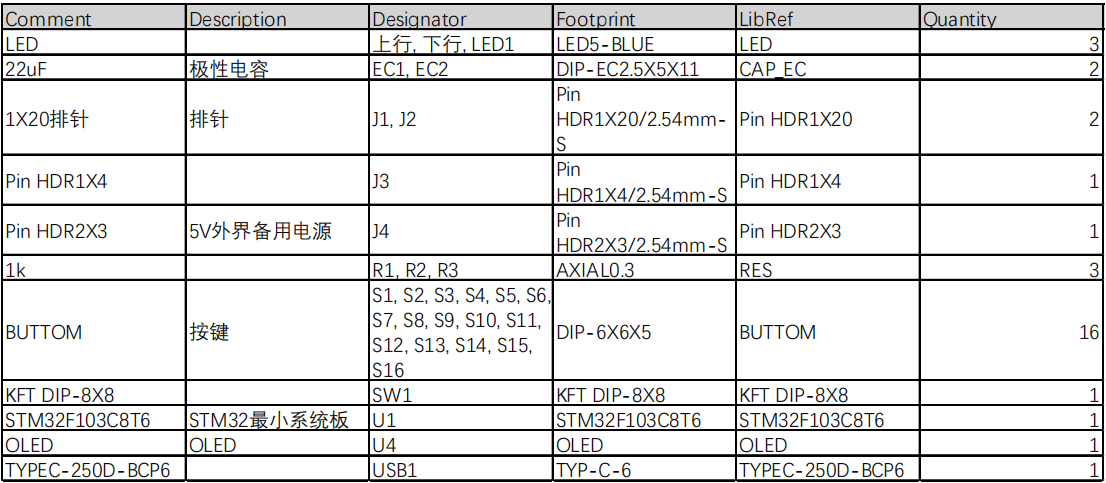

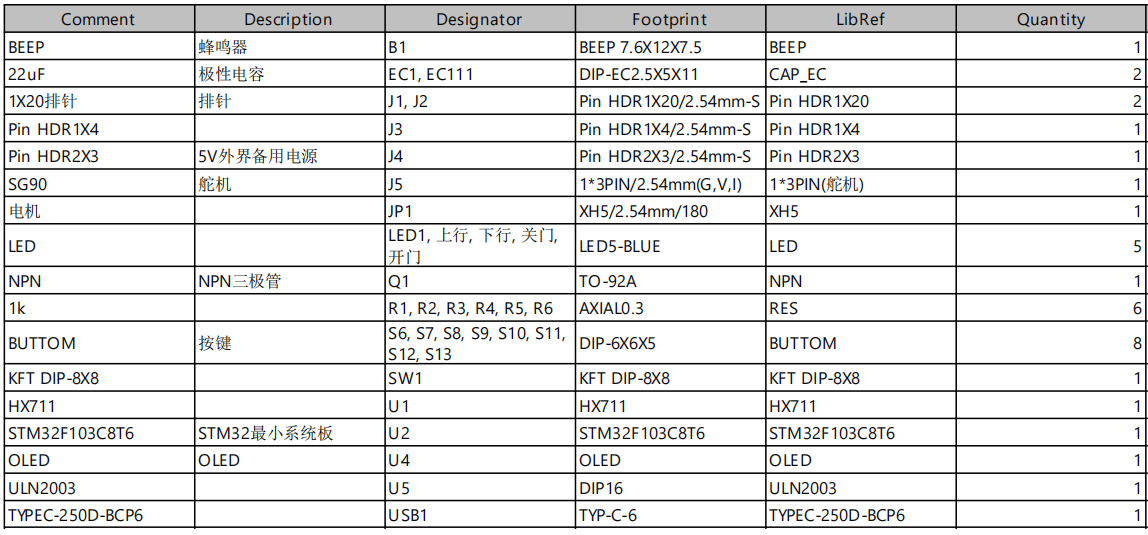

硬件清单：
内机：
外机：
