编号：

T2212402M

设计简介：

本设计是基于单片机STM32智能鱼缸，主要实现以下功能：

通过温度传感器监测水温，当温度低于下限，自动加热，当达到上限，停止加热
可以实现定时增氧和定时喂食的功能
通过按键可以设置温度阈值，增氧和喂食的定时时间，切换模式等
手动模式下，通过按键可以手动控制加热、喂食和增氧
当开启加热、增氧和喂食时，对应的指示灯亮
通过OLED可以显示温度，增氧和喂食的定时时间

电源： 5V
传感器：温度传感器
显示屏：OLED12864
单片机：STM32F103C8T6
执行器：加热片（N-MOS），气泵（N-MOS），舵机，LED灯，蜂鸣器
人机交互：独立按键

标签：STM32、OLED12864、DS18B20、N-MOS、SG90、有源蜂鸣器、独立按键

题目扩展：基于单片机的智能鱼塘养殖系统，基于STM32的池塘管理系统，基于单片机的智能鱼缸系统

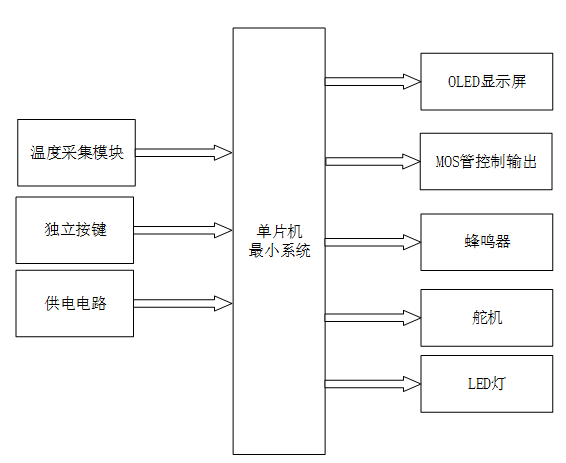

1. 基于 STM32 的智能鱼缸系统设计与实现

   一、主控部分

   核心：STM32F103 单片机
2. 功能：获取输入数据、内部处理、控制输出

   二、输入部分

   1. 温度采集模块：获取鱼缸水温
   2. 独立按键：用于切换界面、设置参数阈值
   3. 供电电路：为整个智能浴缸系统供电

   三、输出部分

   1. OLED 显示模块：显示当前水温、系统模式（增氧、喂食）、运行时长及参数阈值设置界面
   2. MOS 管控制模块：控制加热装置和增氧设备的运行
   3. 蜂鸣器报警模块：当水温超过设定阈值时，触发蜂鸣器报警提醒
   4. 舵机模块：模拟实现自动喂食功能
   5. LED 指示灯模块：作为各执行器（加热、增氧、喂食等）的工作状态指示灯
