设计编号：T2212402M
首页 实物视频演示 仿真视频演示 设计说明书预览 答辩PPT预览

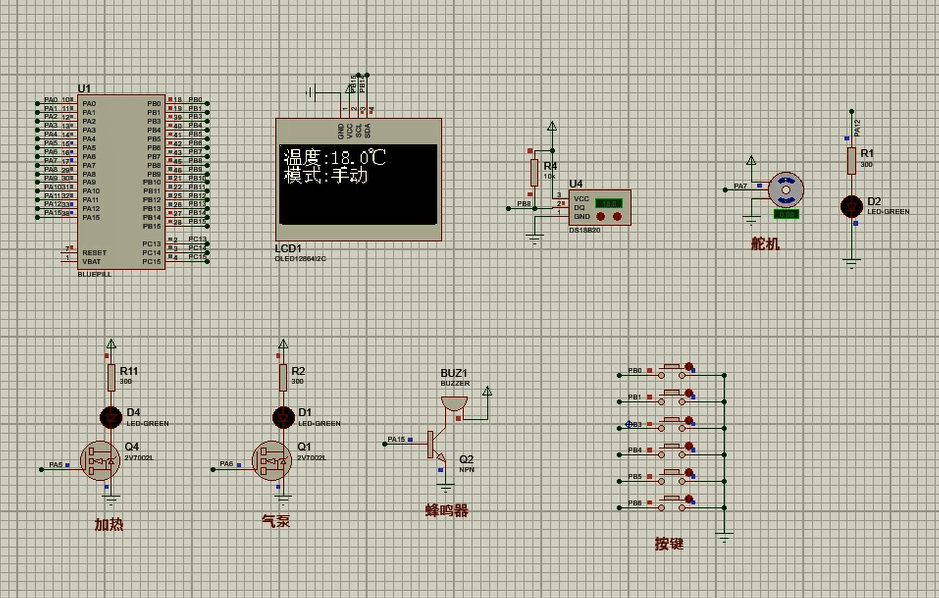

仿真视频演示：
软件安装：

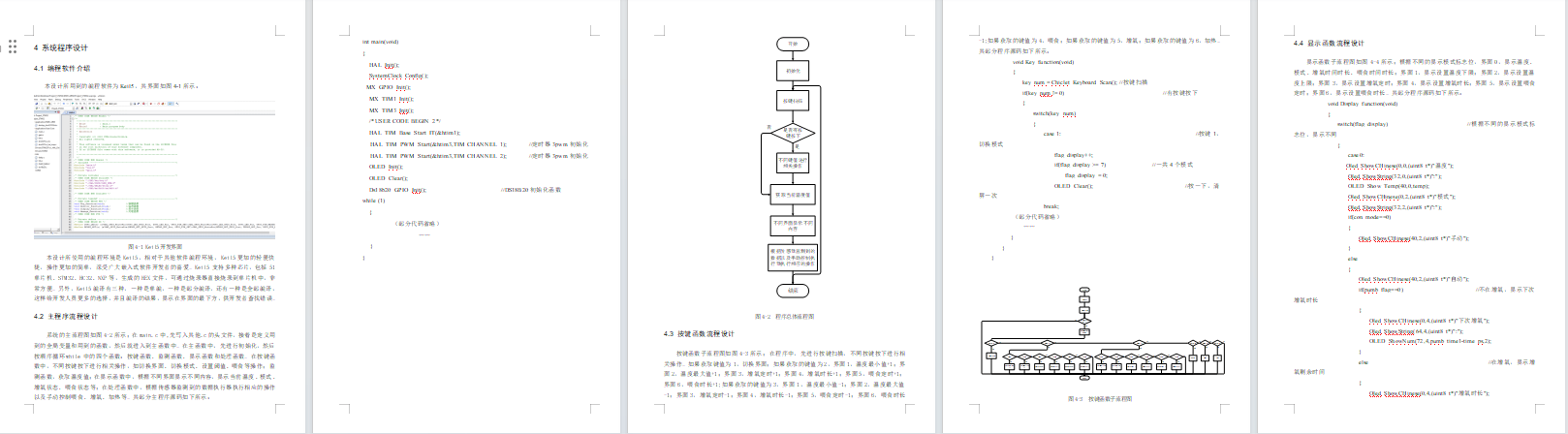

资料预览
效果图：
总体资料：
总体资料：

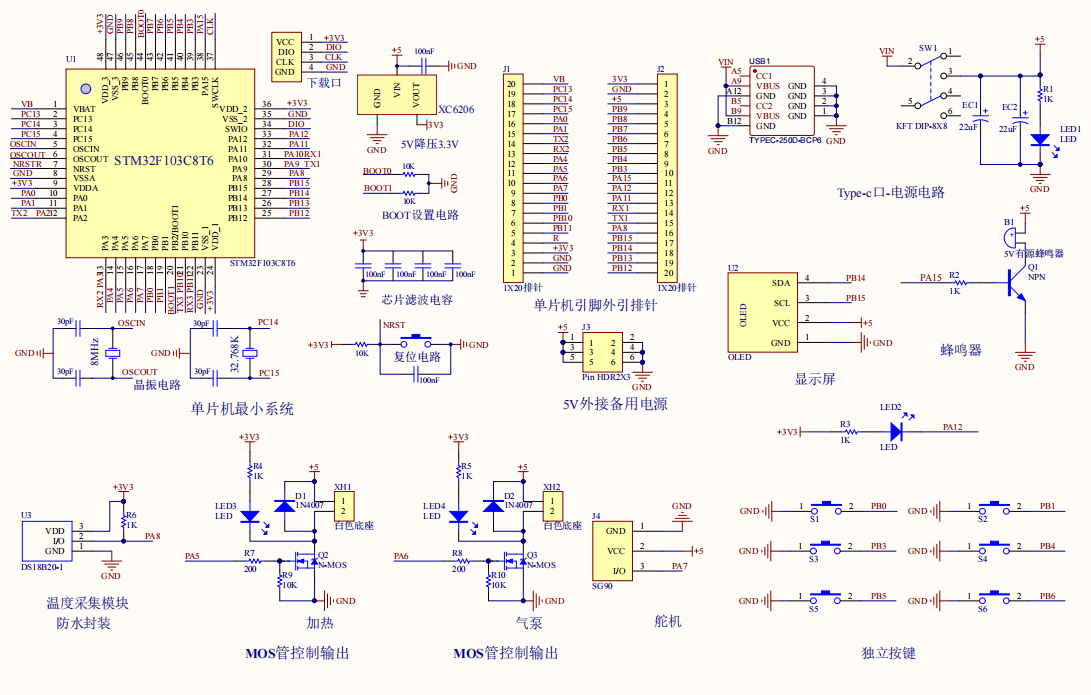

原理图：

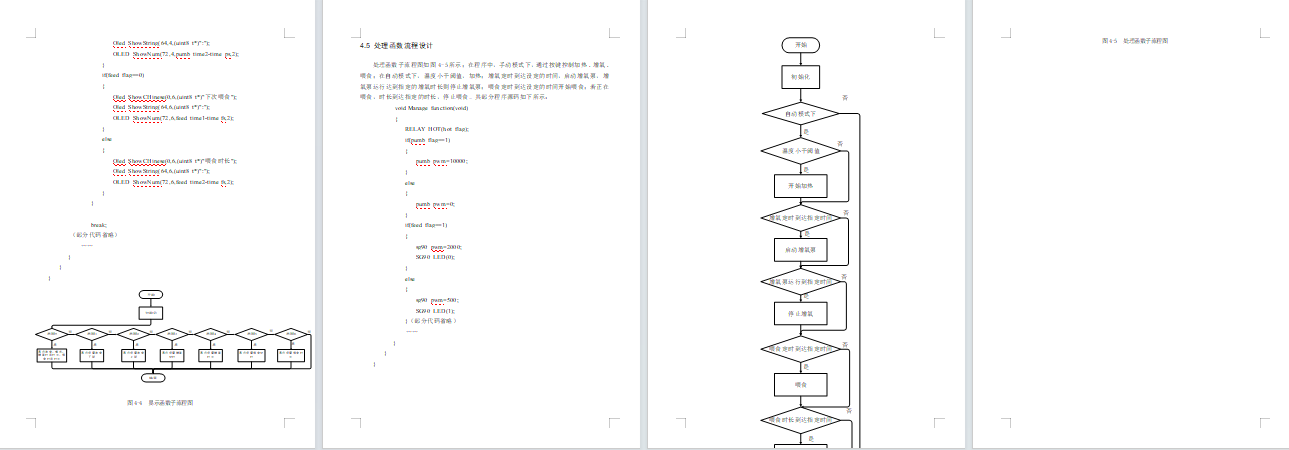

软件设计流程：

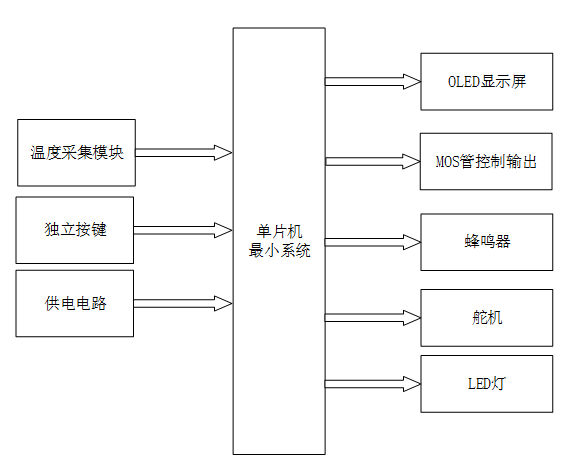

软件设计流程：系统框图：
系统框图：
本设计以STM32F103单片机为核心控制器，加上其他的模块一起组成基于STM32的智能鱼缸系统的设计与实现，其中包含中控部分、输入部分和输出部分。中控部分采用了STM32F103单片机，其主要作用是获取输入部分数据，经过内部处理，控制输出部分。输入由三部分组成，第一部分是温度采集模块，获取温度；第二部分是独立按键，用于切换界面、设置阈值的操作。第三部分是供电电路，给整个系统供电。输出由五部分组成，第一部分是OLED显示屏，显示当前温度、模式增氧、喂食及时长以及设置阈值界面；第二部分时MOS管控制输出，控制加热和增氧；第三部分是蜂鸣器，温度超过阈值蜂鸣器报警提醒；第四部分是舵机，模拟喂食；第五部分是LED灯，作为执行器工作指示灯.

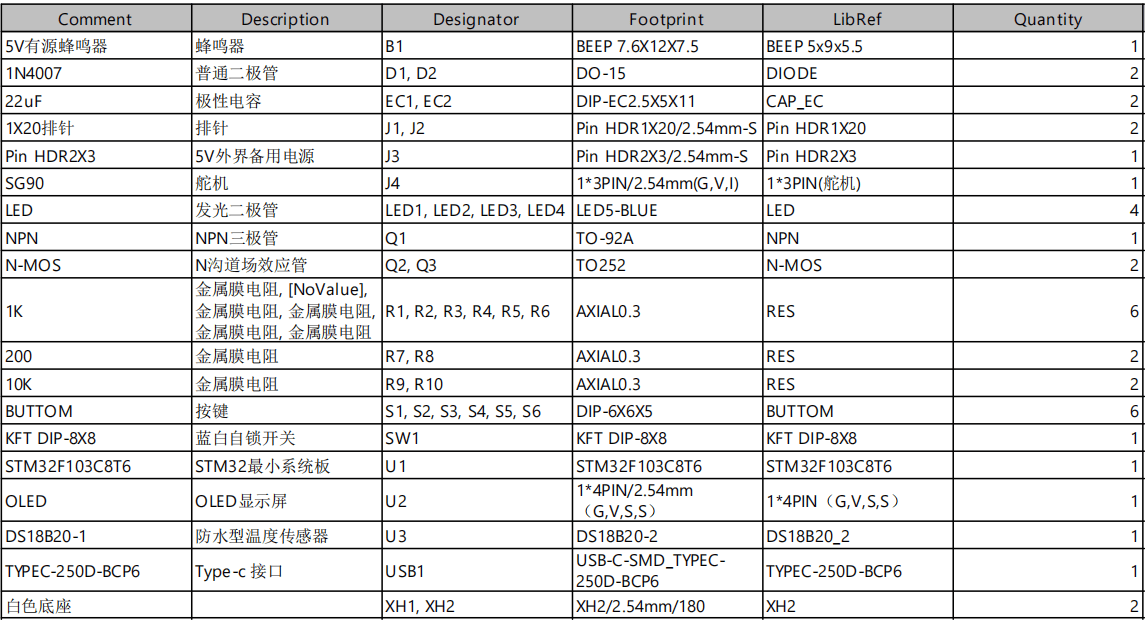

硬件清单：
