设计编号：T2652405M
首页 实物视频演示 仿真视频演示 设计说明书预览 答辩PPT预览

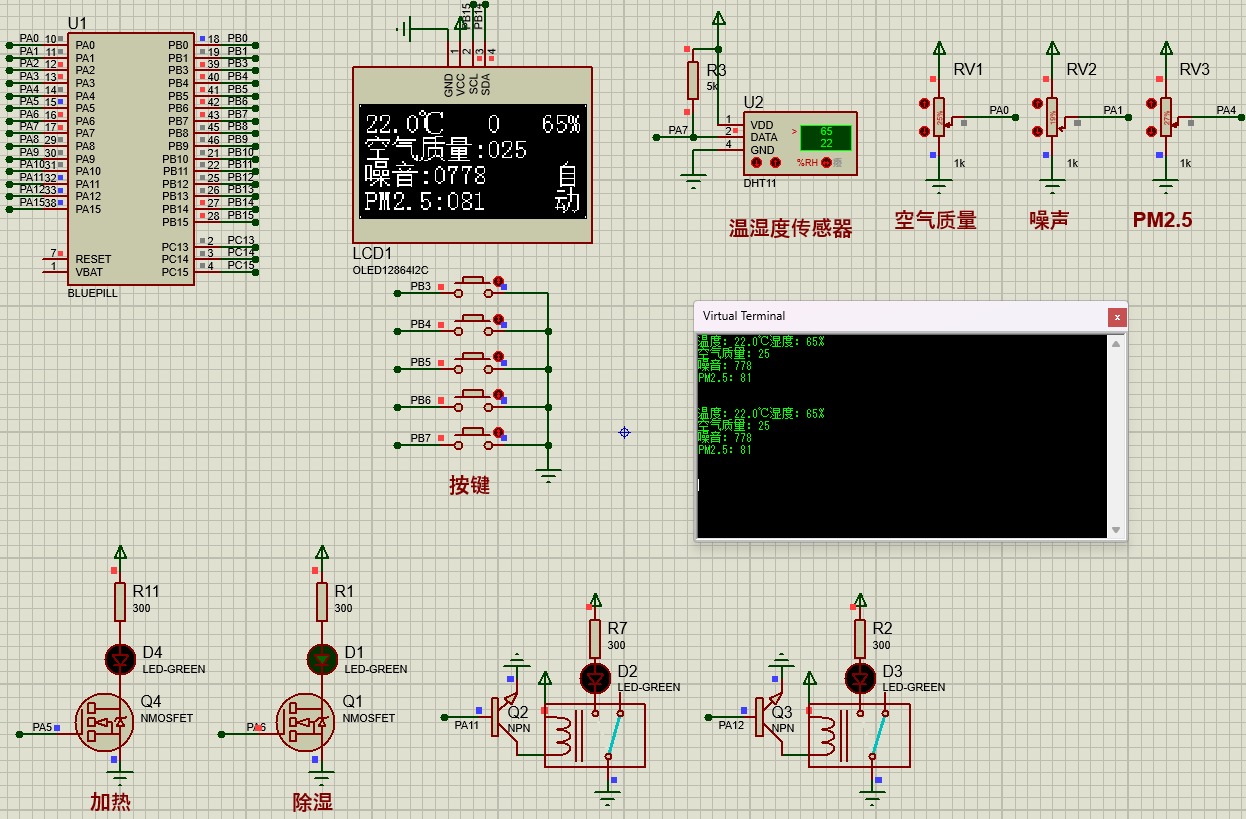

仿真视频演示：
软件安装：

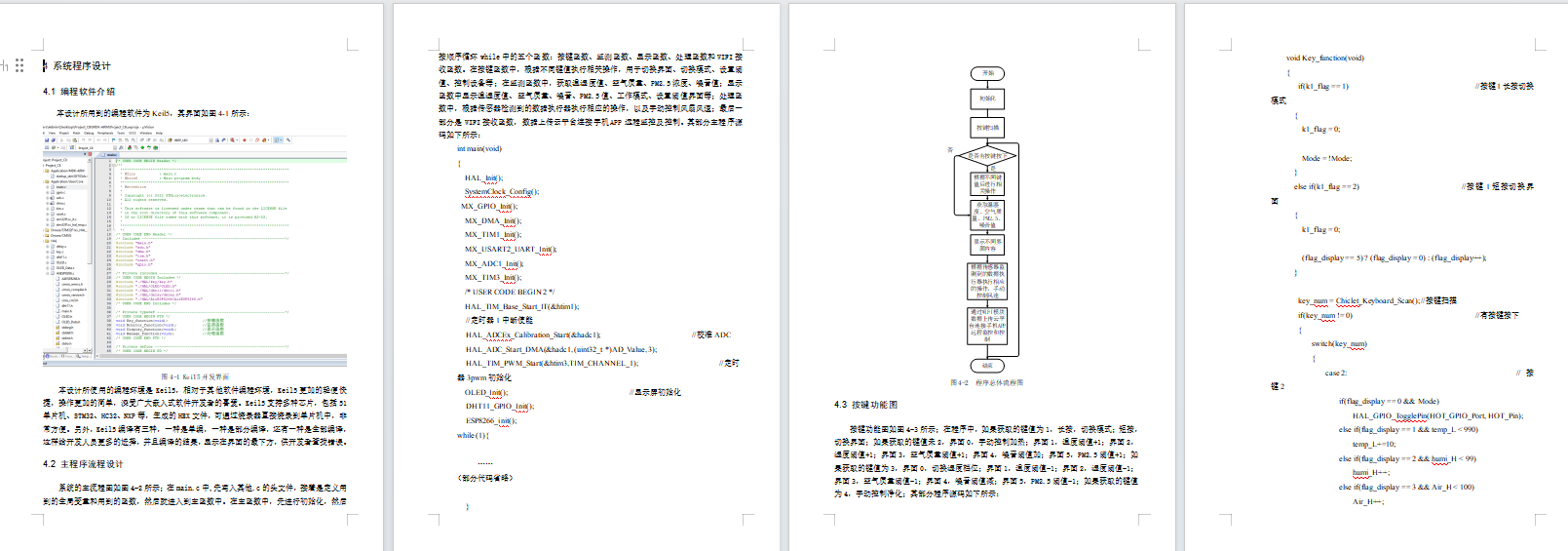

资料预览
效果图：
总体资料：
总体资料：

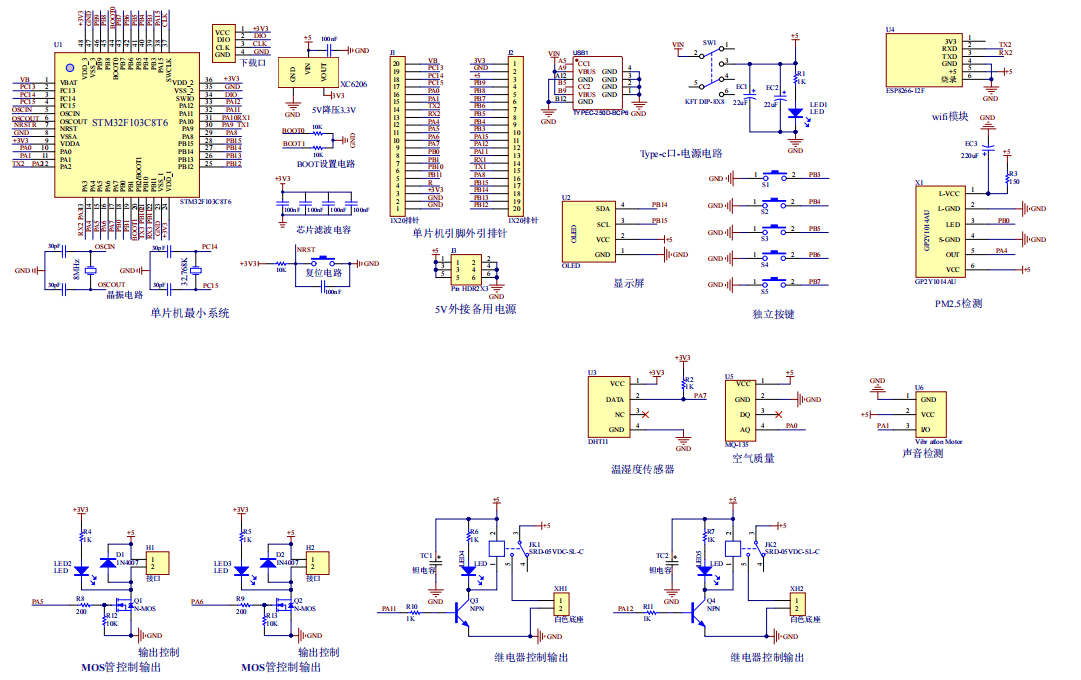

原理图：
软件设计流程：

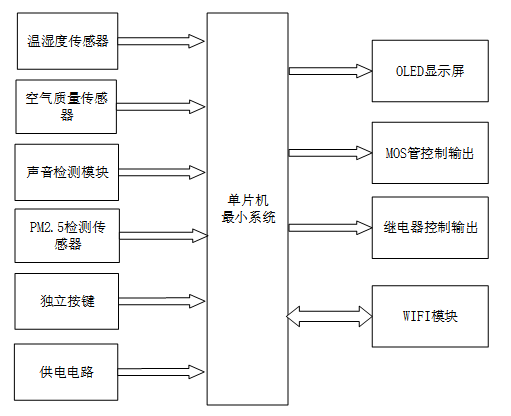

软件设计流程：系统框图：
系统框图：
本设计以STM32F103单片机为核心控制器，加上其他的模块一起组成是基于STM32的机房新风系统的设计与实现，其中包含中控部分、输入部分和输出部分。中控部分采用了STM32F103单片机，其主要作用是获取输入部分数据，经过内部处理，控制输出部分。输入由六部分组成，第一部分是温湿度传感器，获取温湿度值；第二部分是空气质量传感器，检测空气质量；第三部分是声音检测模块，检测噪音；第四部分时PM2.5检测传感器，检测当前PM2.5浓度；第五部分是独立按键，用于设置阈值、手动控制等操作；第六部分是供电模块，给整个系统进行供电；输出由四部分组成，第一部分是OLED显示屏，显示温湿度、空气质量、PM2.5浓度、设置阈值等界面；第二部分是MOS管控制输出，控制风扇转动和加热；第三部分是继电器控制输出，控制消音和净化；第四部分是WIFI模块，连接云平台数据上传连接手机APP控制。

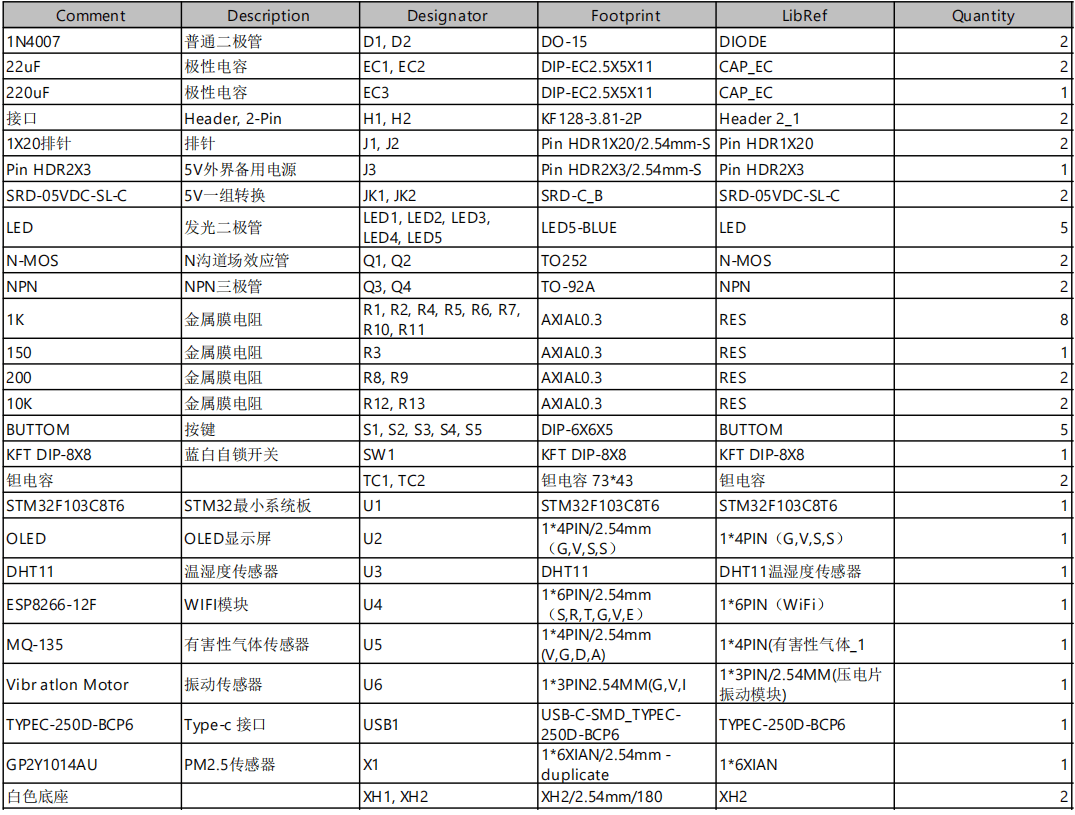

硬件清单：
