编号：

T3112405M

设计简介：

本设计是基于STM32的智能井盖安防与在线监测系统，主要实现以下功能：

1.通过温湿度传感器采集温度
2.通过倾斜角度传感器检测倾斜角度
3.通过水位传感器采集水位高度
4.通过甲烷传感器采集甲烷浓度
5.当倾斜角度大于15度时，温度大于50℃ ，水位高于70通过声光报警器报警
6.通过北斗定位模块定位井盖的位置
7.通过nb-iot模块实现远程监控，当发现异常时能够及时做出提醒，显示经纬度
8.电池供电

电源： 5V
传感器：温湿度传感器（DHT11）、六轴传感器（MPU6050）、充放电模块（HB-001）、水位传感器（HB-023）、甲烷传感器（MQ-4）
显示屏：OLED12864
单片机：STM32F103C8T6
执行器：发光二极管、有源蜂鸣器
人机交互：独立按键
通信模块：NB-IOT模块（BC26）

标签：STM32、OLED12864、DHT11、MPU6050、HB-001、HB-023、MQ-4、发光二极管、有源蜂鸣器、独立按键、BC26

题目扩展：基于NB-IOT的智能路灯、智能井盖系统

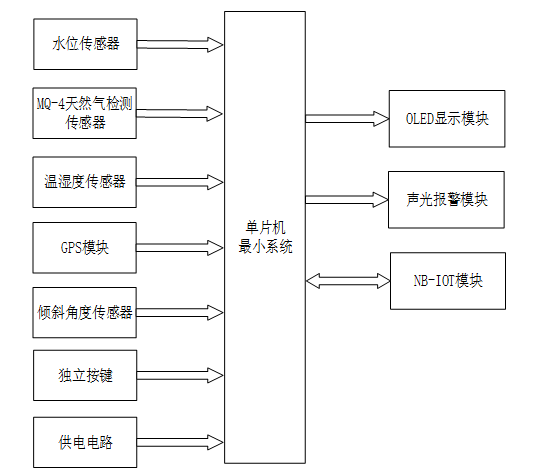

1. 基于 STM32 的智能井盖安防与在线监测系统设计与实现

   一、主控部分

   核心：STM32 单片机
2. 功能：获取输入数据、内部处理、控制输出

   二、输入部分

   1. 水位传感器模块：获取井盖周边或井下水位高度
   2. 甲烷传感器模块：检测井下或周边环境甲烷浓度
   3. 温湿度传感器模块：检测井盖周边或井下环境温湿度
   4. GPS 模块：定位井盖的实时位置
   5. 倾斜角度传感器模块：检测井盖的倾斜角度
   6. 独立按键：通过按键切换界面、设置参数阈值
   7. 供电电路：为整个智能井盖安防与在线监测系统供电

   三、输出部分

   1. OLED 显示模块：显示环境温湿度、甲烷浓度、水位高度、井盖位置信息及参数阈值设置界面（原文提及的 “二氧化碳浓度、氧气浓度” 未在输入模块体现，此处以实际输入的甲烷浓度、水位高度等参数为准）
   2. 声光报警模块（蜂鸣器）：当井盖倾斜角度大于 15 度、环境温度大于 50℃或水位高于 70（单位根据实际场景补充，如 cm）时，触发声光报警
   3. NB-IOT 模块：实现远程监控功能，当系统检测到异常时及时发送提醒，并上传井盖的经纬度位置信息
