设计编号：T3792402M
首页 实物视频演示 仿真视频演示 设计说明书预览 答辩PPT预览

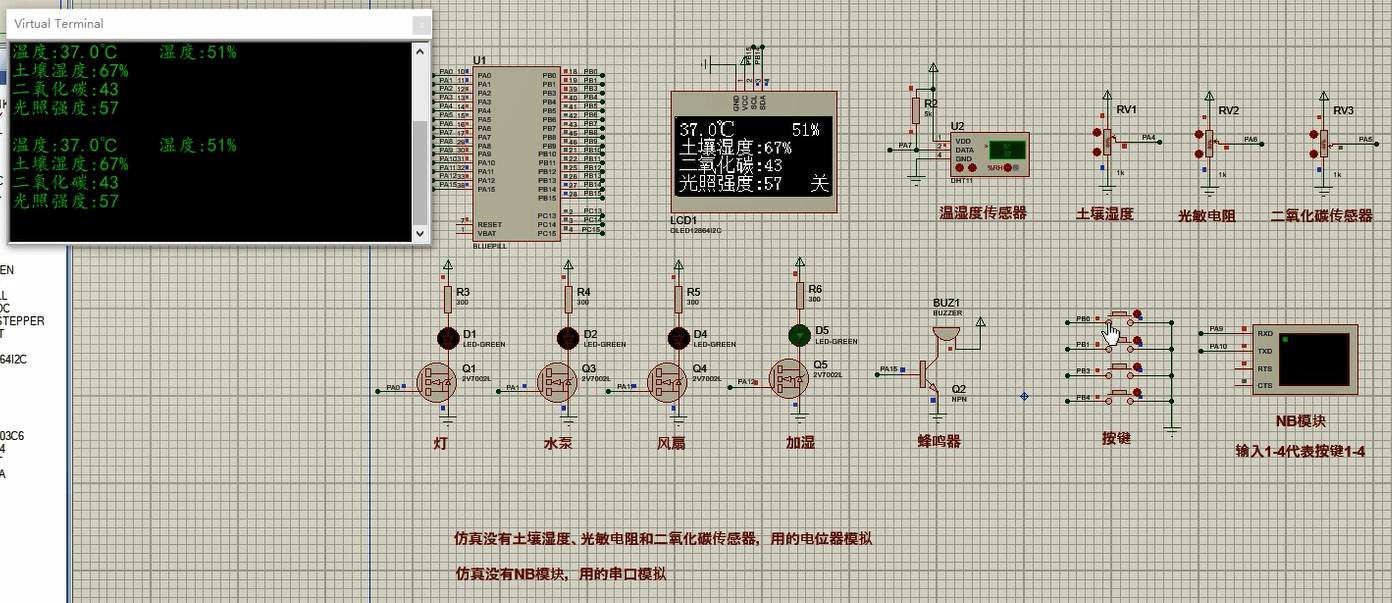

仿真视频演示：
软件安装：
资料预览
效果图：
总体资料：
总体资料：

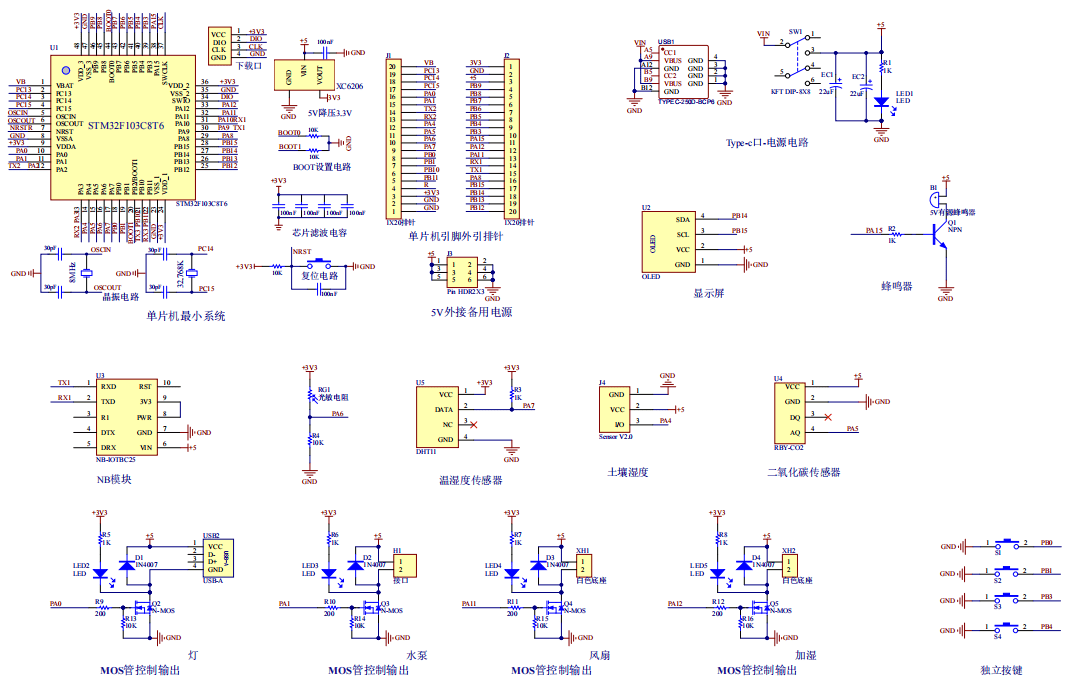

原理图：

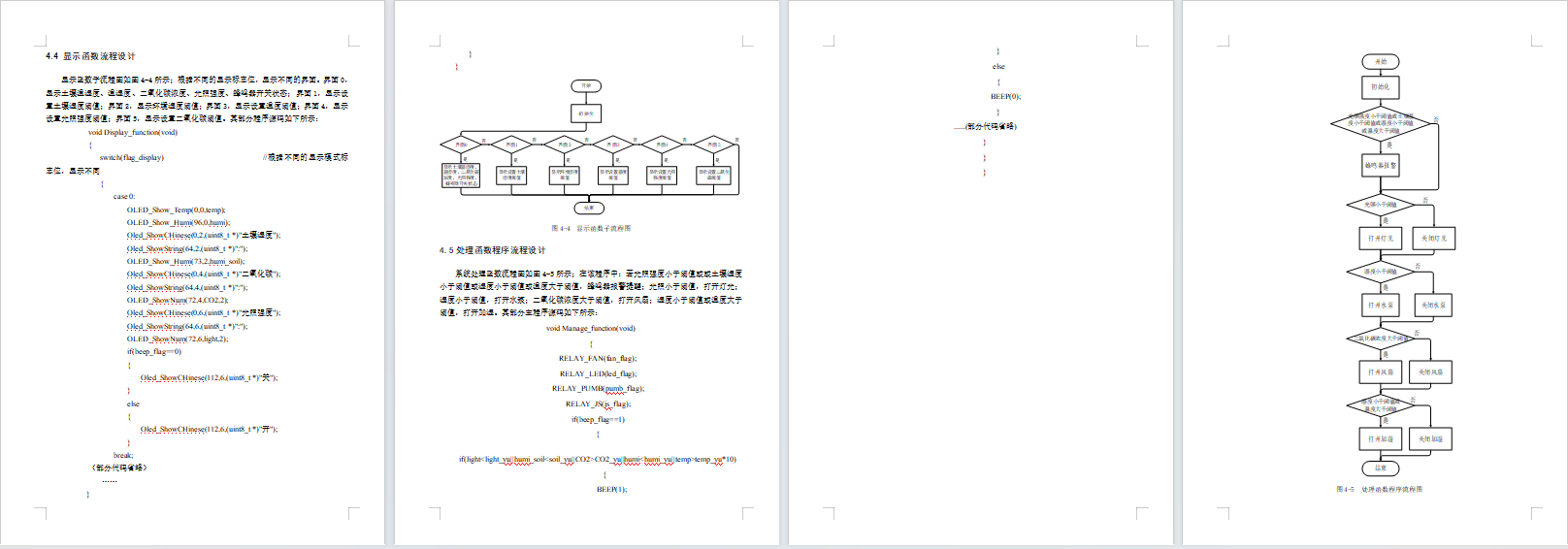

软件设计流程：

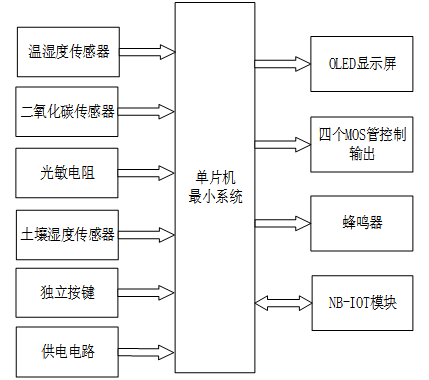

软件设计流程：系统框图：
系统框图：
本设计以STM32单片机为核心控制器，加上其他的模块一起组成基于NB-IoT的农业大棚环境监控系统设计与实现 ，其中包含中控部分、输入部分和输出部分。中控部分采用了STM32单片机，其主要作用是获取输入部分数据，经过内部处理，控制输出部分。输入由六部分组成，第一部分是温湿度传感器，检测环境温湿度；第二部分是二氧化碳传感器，检测二氧化碳浓度；第三部分是光敏电阻，检测光照强度；第四部分是是土壤湿度传感器，用于检测当前土壤湿度值；第五部分是独立按键，用于切换界面和模式、开关浇水、设置阈值界面；第六部分是供电电路，给整个系统供电。输出由四部分组成，第一部分是OLED显示屏，显示土壤湿度、温湿度、光照强度、二氧化碳浓度、设置阈值等界面。第二部分是四个MOS管控制输出，控制灯、水泵、风扇、加湿；第三部分是蜂鸣器，数据异常蜂鸣器报警提醒；最后一部分是NB-IOT模块，数据上传云平台将检测到的数据通过该模块发送给移动端，也可通过该模块在移动端设置。

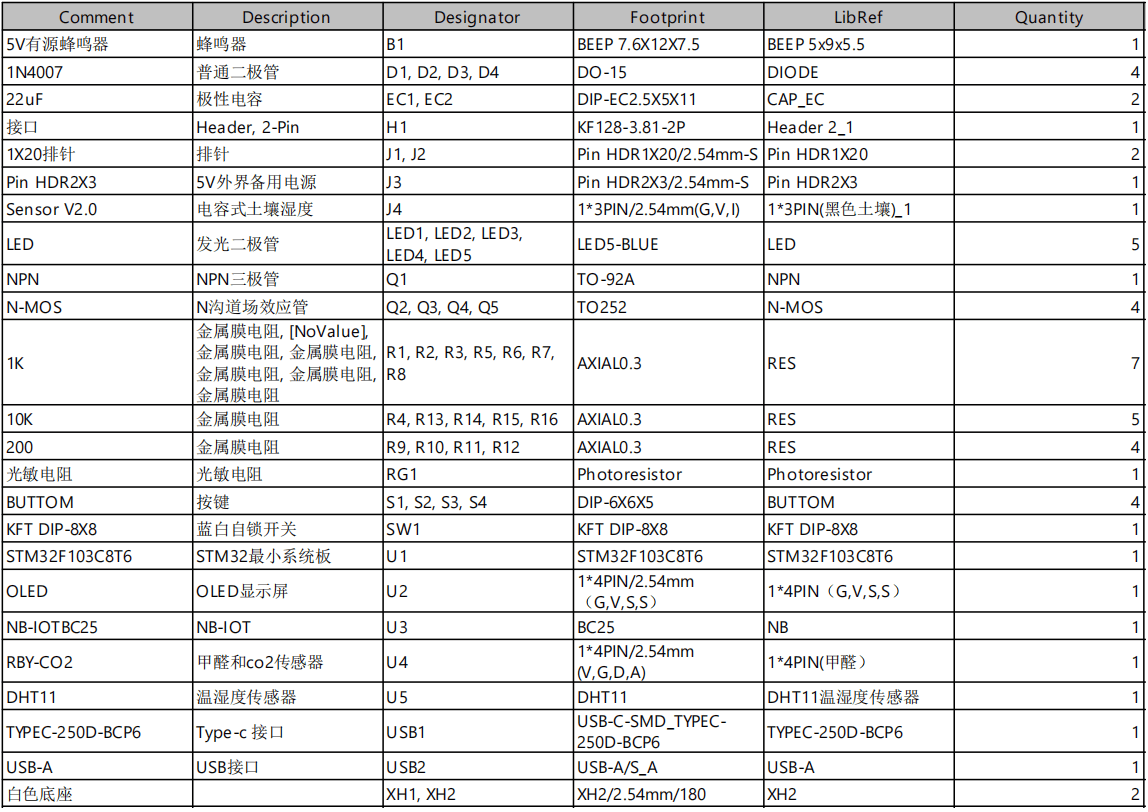

硬件清单：
