编号：

T4552402M

设计简介：

本设计是基于WiFi的急救包，主要实现以下功能：

1. 通过温度传感器检测温度，通过心率传感器检测心率
2. 通过重力传感器可以检测药品的重量
3. 通过RFID刷卡模块可以识别药品
4. 通过语音可以播报温度和心率
5. 通过显示屏可以显示温度、心率以及药品的名称和重量
6. 通过WiFi模块可以连接手机，可以通过手机查看数据

电源： 5V
传感器：温度传感器，心率传感器，重力传感器
显示屏：OLED12864
单片机：STM32F103C8T6
执行器：蜂鸣器，语音模块
人机交互：独立按键，WiFi模块（ESP8266），RFID模块

标签：STM32、OLED12864、DS18B20、ESP8266、MAX30102、RC522、HX711、SU-03T

题目扩展：基于物联网的智能药盒系统，基于RFID的药品仓库管理系统，基于单片机的健康检测系统

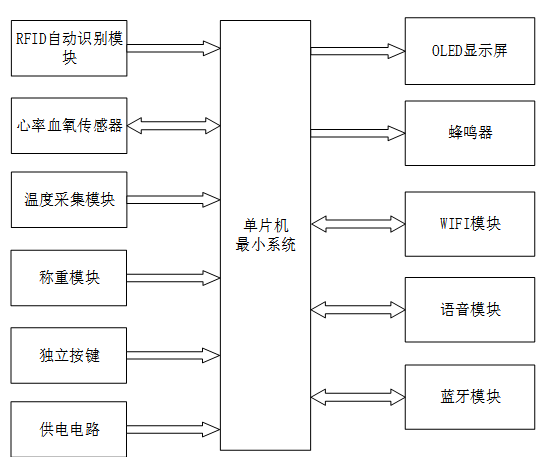

1. 基于 STM32 的 WIFI 急救包系统设计与实现

   一、主控部分

   核心：STM32 单片机
2. 功能：获取输入数据、内部处理、控制输出

   二、输入部分

   1. RFID 自动识别模块：识别急救包内的药品信息
   2. 心率血氧模块：获取使用者的心率与血氧饱和度值
   3. 温度采集模块：获取使用者的体温或急救包内环境温度值
   4. 称重模块：获取药品的重量信息
   5. 独立按键：用于切换系统界面、选择药品及数量、切换运行模式、控制语音开关等操作
   6. 供电电路：为整个 WIFI 急救包系统供电

   三、输出部分

   1. OLED 显示模块：显示使用者体温、药品重量、心率血氧值及各项参数阈值设置界面
   2. 蜂鸣器报警模块：当传感器监测到心率、血氧、温度等数据异常时，触发蜂鸣器报警提醒
   3. WIFI 模块：将监测数据、药品信息上传至云平台，同时连接手机 APP
   4. 语音模块：语音播报传感器监测到的数据、识别到的药品信息等内容
   5. 蓝牙模块：通过蓝牙连接手机，实现手机端对系统的控制操作
