设计编号：T4552402M
首页 实物视频演示 仿真视频演示 设计说明书预览 答辩PPT预览

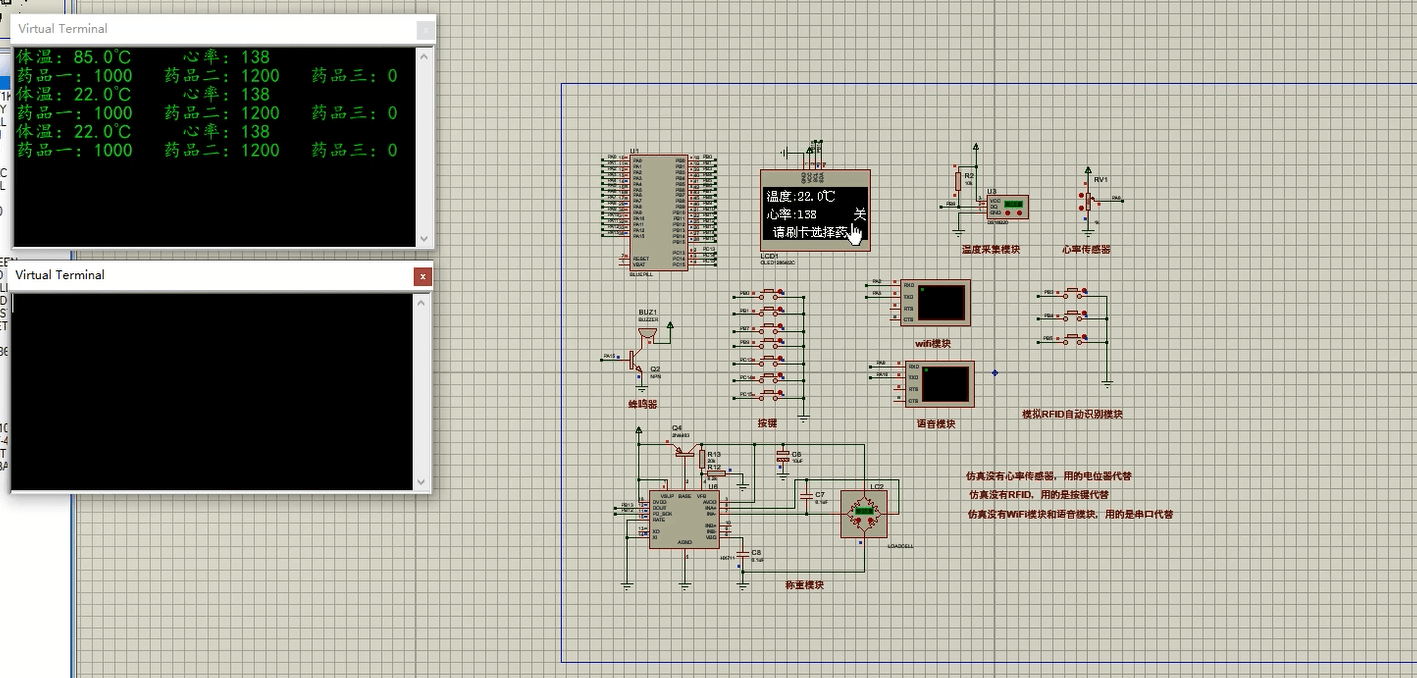

仿真视频演示：
软件安装：
资料预览
效果图：
总体资料：
总体资料：

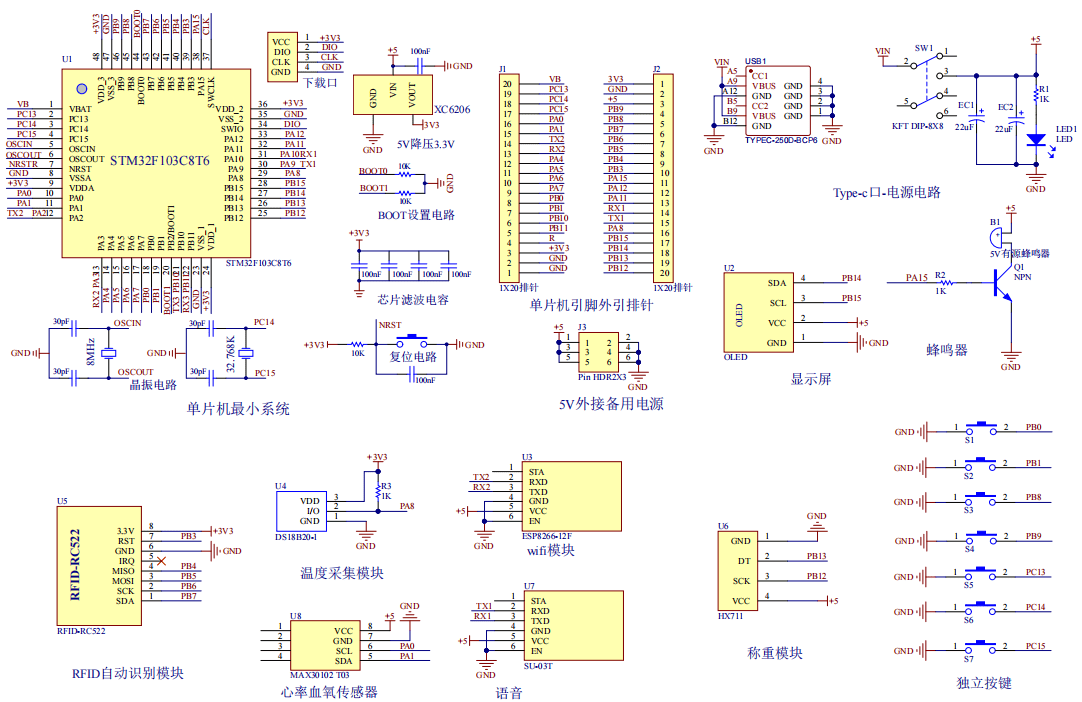

原理图：

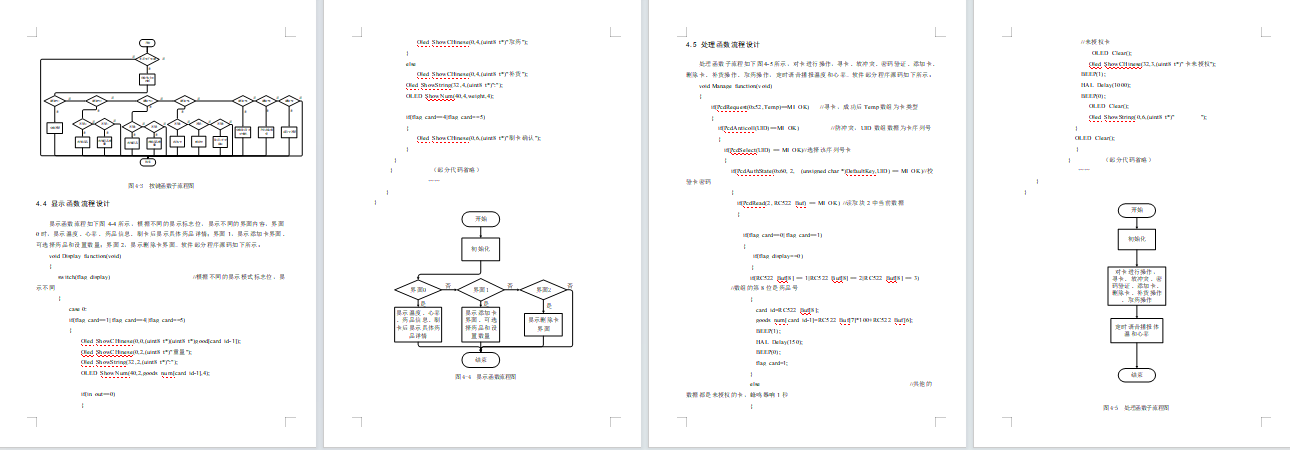

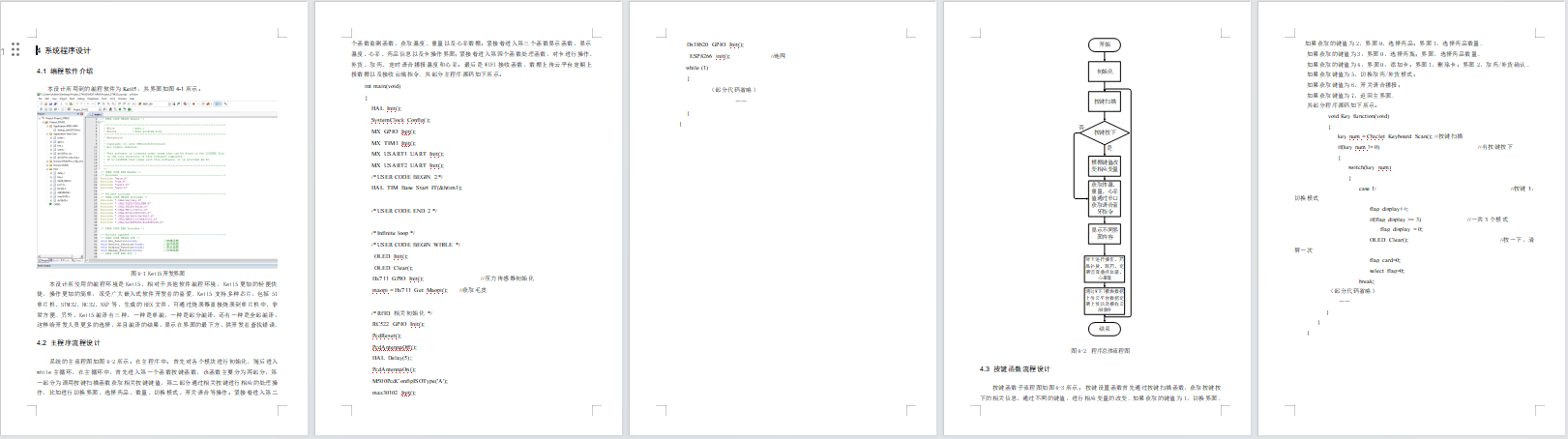

软件设计流程：

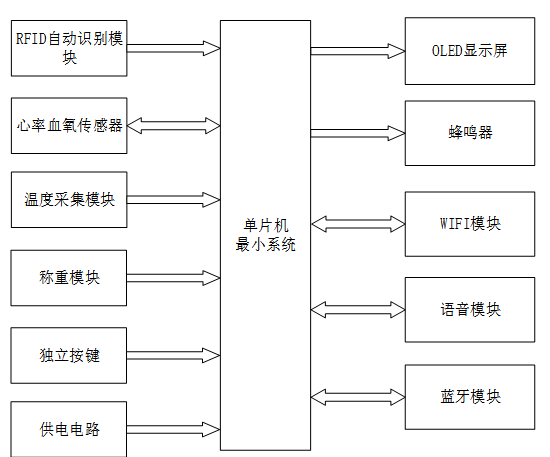

软件设计流程：系统框图：
系统框图：
本设计以STM32单片机为核心控制器，加上其他的模块一起组成的基于WIFI的急救包系统的设计与实现，其中包含中控部分、输入部分和输出部分。中控部分采用了STM32单片机，其主要作用是获取输入部分数据，经过内部处理，控制输出部分。输入由六部分组成，第一部分是RFID自动识别模块，识别药品；第二部分是心率血氧模块，获取心率血氧值；第三部分是温度采集模块，用于获取温度值；第四部分是称重模块，获取重量；第五部分是独立按键，切换界面、选择药品、数量、切换模式、开关语音等操作；第六部分是供电电路，给整个系统进行供电。
输出由五部分组成，第一部分是OLED显示屏，可以显示体温、药品重量、心率血氧值以及设置阈值等界面；第二部分蜂鸣器，传感器监测到数据异常，蜂鸣器报警提醒；第三部分是WIFI模块，数据上传云平台连接手机APP；第四部分是语音模块，语音播报传感器监测到的数据、药品等；第五部分是蓝牙模块，通过蓝牙模块连接手机进行控制。

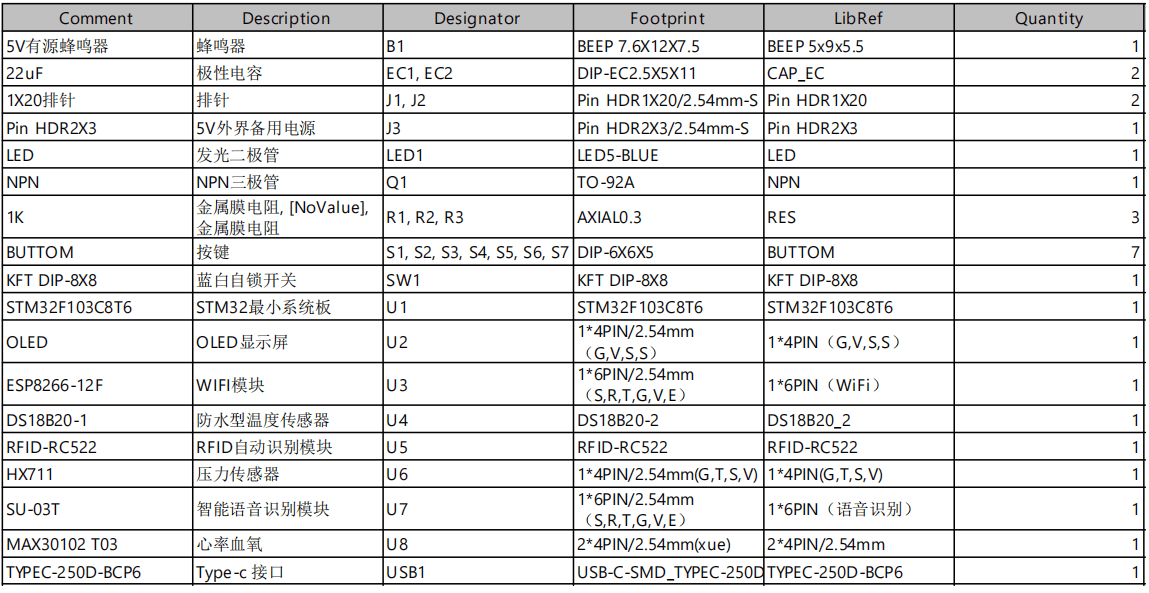

硬件清单：
