编号：

T4752402M

设计简介：

本设计是基于单片机的智能储物柜控制系统，主要实现以下功能：

1. 通过红外传感器检测储物柜有无物品
2. 通过光敏电阻检测光照强度，当光照较弱时，打开柜门会自动打开灯光
3. 通过矩阵键盘可以选择储物柜号码，设置密码，存物、取物等操作
4. 通过舵机实现柜门的开关
5. 当存放物品时，通过语音模块提示请设置密码；当去物品时，通过语音模块提示请输入密码
6. 当密码输入错误时，语音提示：密码错误，请重新输入

电源： 5V
传感器：红外对管，光照传感器
显示屏：OLED12864
单片机：STM32F103C8T6
执行器：LED灯，舵机，语音播报
人机交互：矩阵键盘

标签：STM32、OLED12864、光敏电阻、SU-03T、SG90、红外对管

题目扩展：基于单片机的超市存储柜，基于单片机的智能密码箱

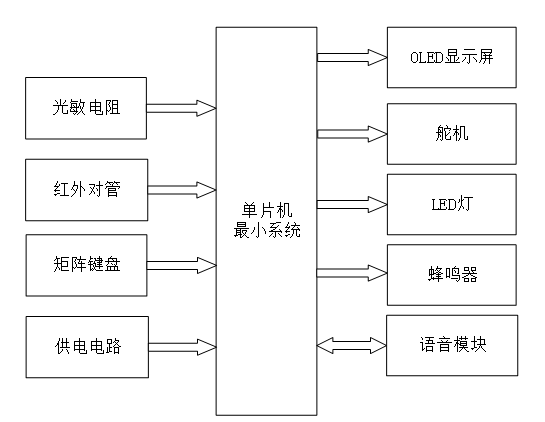

基于 STM32 的智能储物柜设计与实现

一、主控部分

二、输入部分

1. 光敏电阻模块：检测储物柜周围环境的光照强度
2. 红外对管模块：检测储物柜柜门的开关状态或物品存取情况
3. 矩阵键盘模块：用于切换系统操作界面、输入解锁密码、执行删除操作、选择储物柜编号、确认操作等
4. 供电电路：为整个智能储物柜系统供电

三、输出部分

1. OLED 显示模块：显示系统操作界面、各储物柜的占用 / 空闲状态等信息
2. 舵机模块（四个）：分别模拟四个储物柜柜门的开关动作，实现解锁与闭锁功能
3. LED 灯模块：当检测到环境光线较弱时，柜门开启后自动点亮补光
4. 蜂鸣器报警模块：当密码输入错误次数达到三次时，触发蜂鸣器报警提醒
5. 语音模块：通过语音播报提供操作引导、解锁结果等提示信息
