设计编号：T4752402M
首页 实物视频演示 仿真视频演示 设计说明书预览 答辩PPT预览

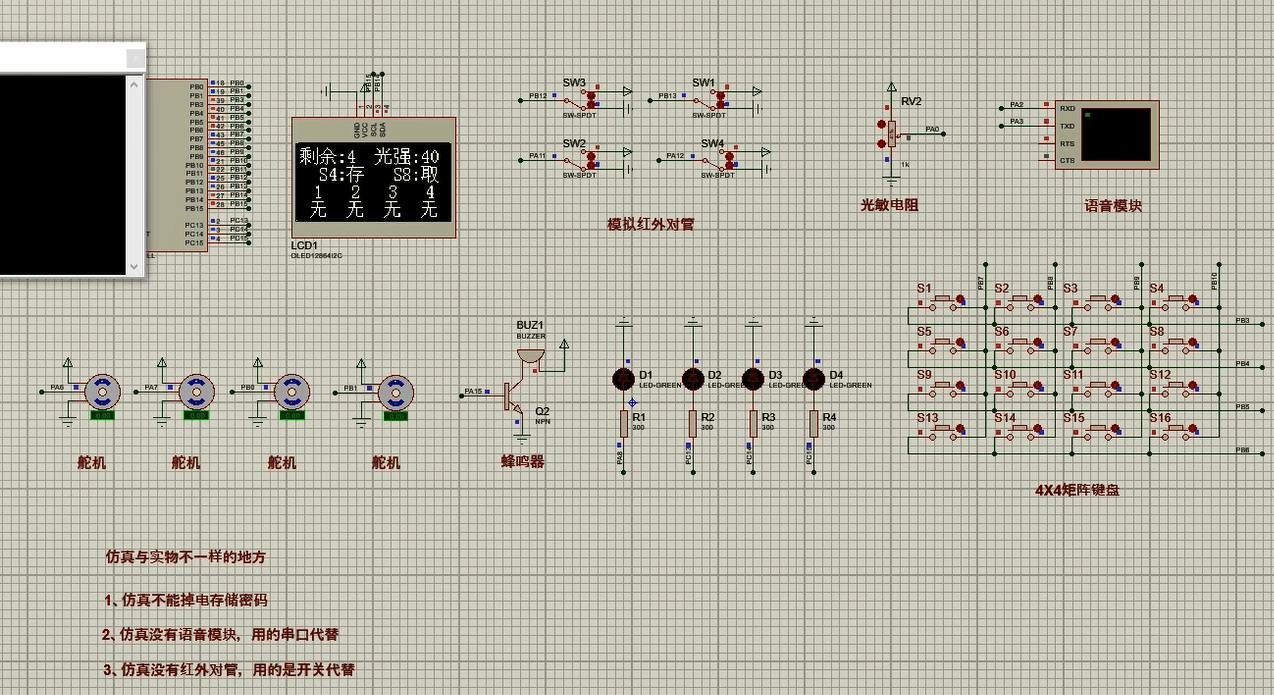

仿真视频演示：
软件安装：

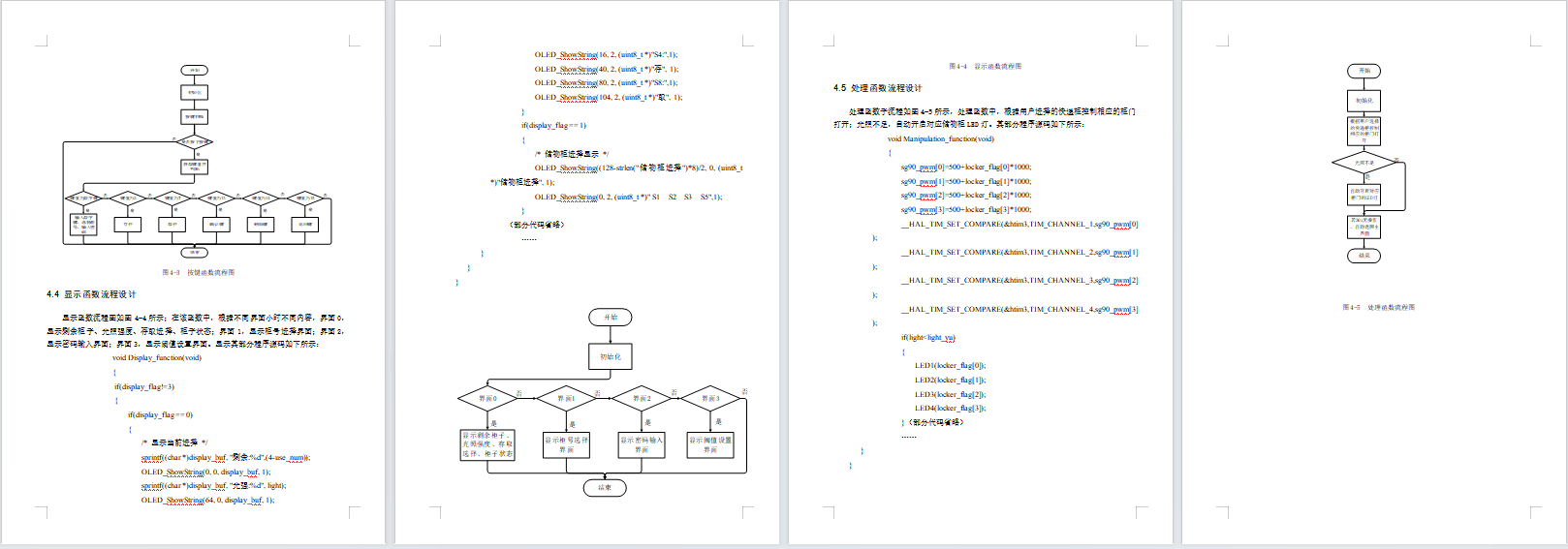

资料预览
效果图：
总体资料：
总体资料：

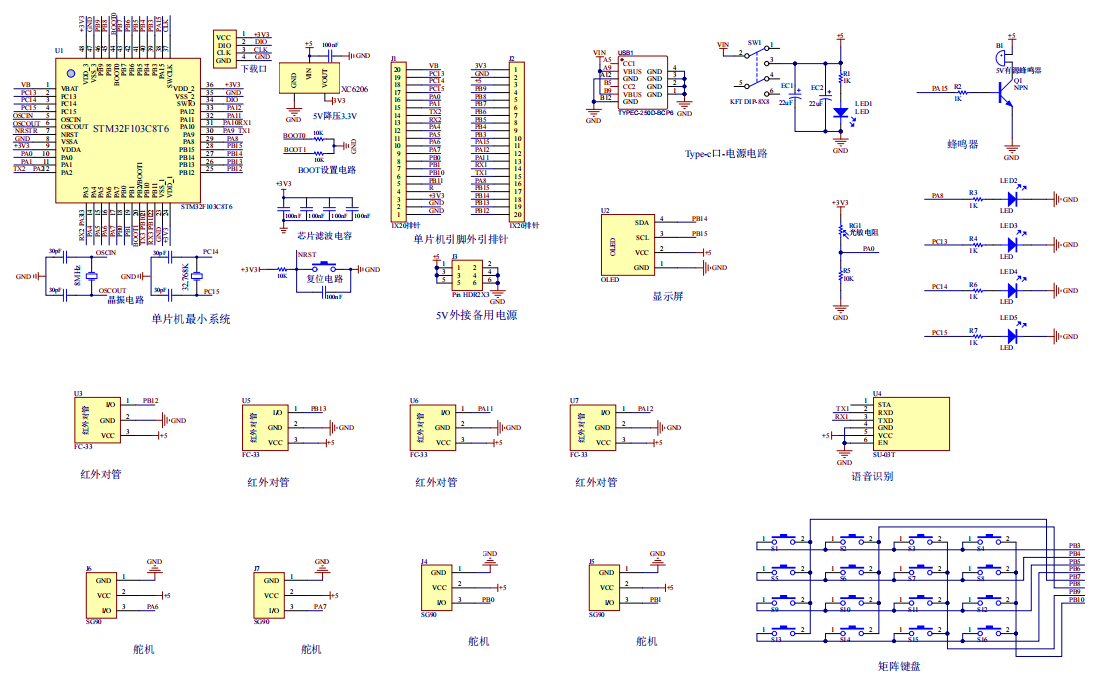

原理图：

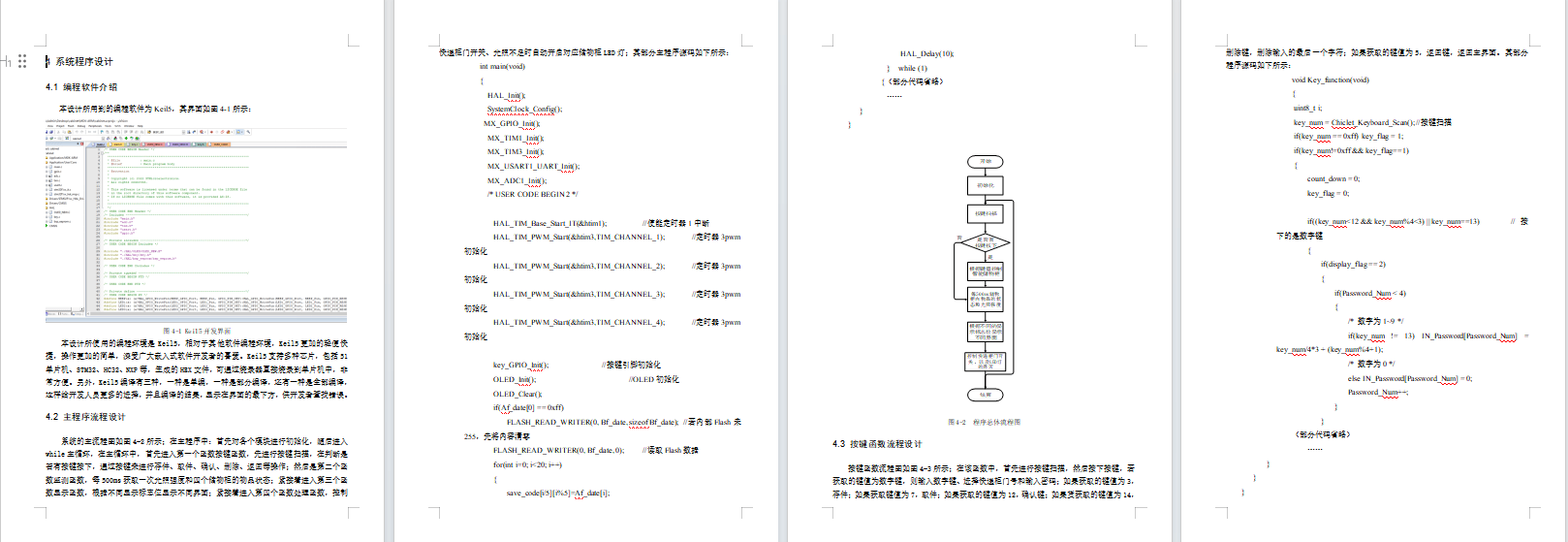

软件设计流程：

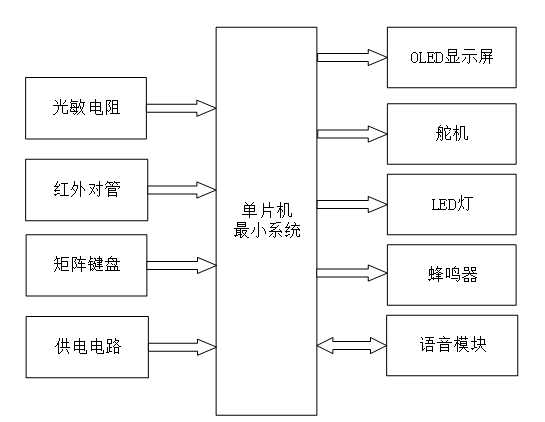

软件设计流程：系统框图：
系统框图：
本设计以STM32单片机为核心控制器，加上其他的模块一起组成基于单片机的智能储物柜的设计和实现，其中包含中控部分、输入部分和输出部分。中控部分采用了STM32单片机，其主要作用是获取输入部分数据，经过内部处理，控制输出部分。输入由四部分组成，第一部分是光敏电阻，检测光照强度；第二部分是红外对管，第二部分是红外对管；第三部分是矩阵键盘，用于切换界面、输入密码、删除、选择储物柜、确认等操作；第四部分是供电电路，给整个系统进行供电。输出由五部分组成，第一部分是OLED显示模块, 显示操作界面、储物柜状态等；第二部分是舵机，模拟四个柜门的开关；第三部分是LED灯，检测到光线弱，开柜门后开灯补光；第四部分是蜂鸣器，输错密码至三次，报警；第五部分是语音模块，语音提示操作。

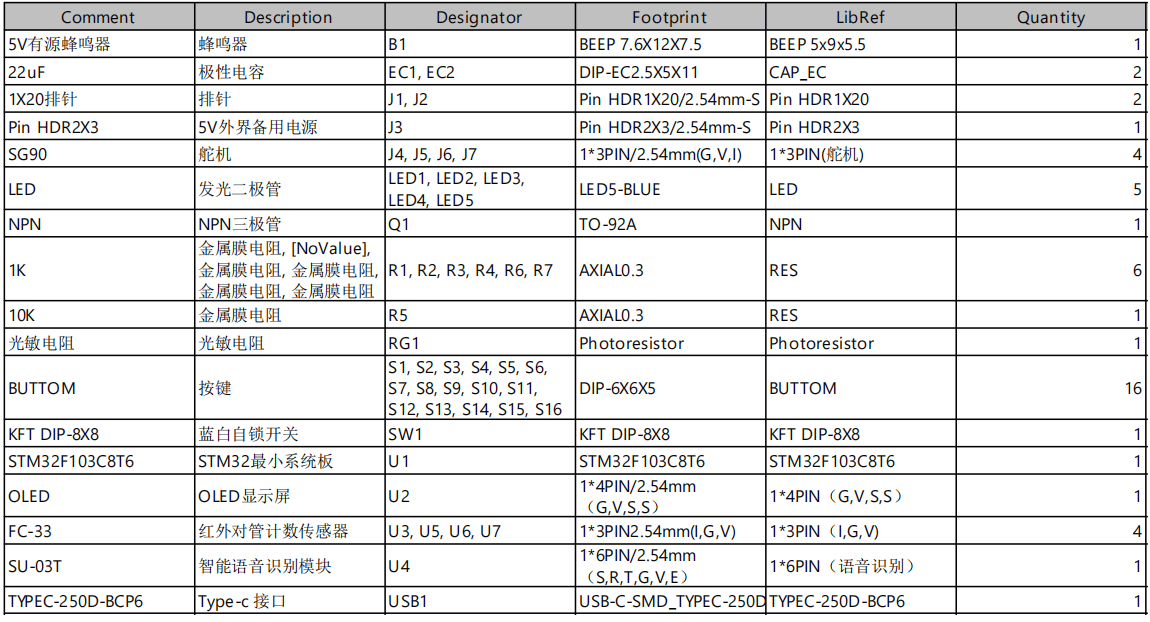

硬件清单：
