编号：

T0612410M

设计简介：

本设计是基于STM32的智能车位锁的设计，主要实现以下功能：

1、通过RFID刷卡和按键输入密码两种模式开锁，刷卡成功，蜂鸣器短响，舵机旋转；
2、通过超声波测距传感器检测车辆驶离车位安全距离后车位锁自动上锁；
2、通过红外对射传感器检测车位上是否有车辆，防止车位锁误操作；
4、通过语音提示车辆进出

电源： 5V
传感器：超声波模块（HC-SR04）、红外对管传感器（FC-33）、RFID自动识别模块（RFID-RC522）、语音识别模块（SU-03T）
显示屏：OLED12864
单片机：STM32F103C8T6
执行器：舵机（SGP90）
人机交互：独立按键
串口通信：WiFi模块

标签：STM32、OLED12864、FC-33、HC-SR04、RFID-RC522、SU-03T、SGP90、WiFi

题目扩展：基于单片机的智能车库设计、基于STM32的无人车库系统设计

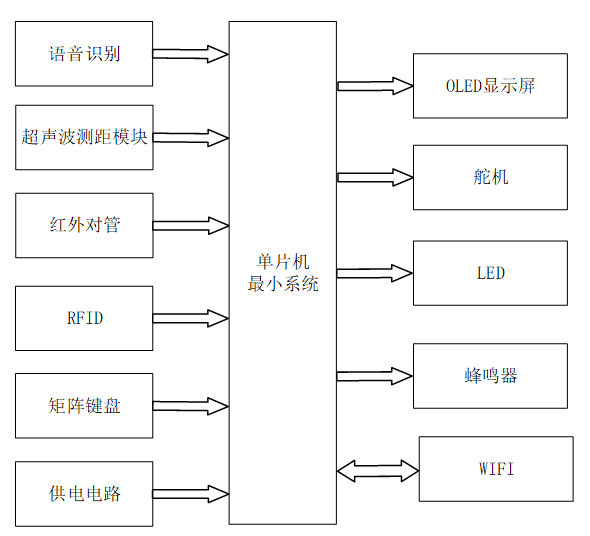

基于 STM32 的智能车位锁设计

一、主控部分

二、输入部分

1. 语音识别模块：接收语音指令，同时提示车辆出入相关信息
2. 超声波测距模块：检测车辆驶离车位的安全距离
3. 红外对管模块：检测车位上是否有车辆占用
4. RFID 模块：作为门禁通行卡，实现刷卡解锁功能
5. 矩阵键盘模块：用于设置 6 位密码、密码开锁、删除 / 添加 RFID 通行卡等操作
6. 供电电路：为整个智能车位锁系统供电

三、输出部分

1. OLED 显示模块：显示车位锁开关状态、车辆与车位的距离、车位占用情况、添加 / 删除卡模式等信息
2. 舵机模块：模拟车位锁门的开关动作，实现解锁与闭锁功能
3. LED 灯模块：通过灯光状态指示车位锁的工作状态（如锁定、解锁、占用等）
4. 蜂鸣器模块：提供操作提示音（如刷卡成功、密码正确、操作失败等）
5. WIFI 模块：连接手机 APP，支持通过 APP 远程控制车位锁的开锁与关锁操作
