设计编号：T0612410M
首页 实物视频演示 仿真视频演示 设计说明书预览 答辩PPT预览
实物视频演示：
软件安装：
资料预览

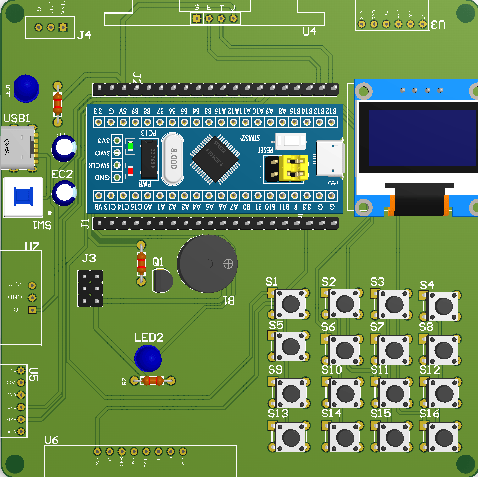

效果图：
总体资料：
总体资料：

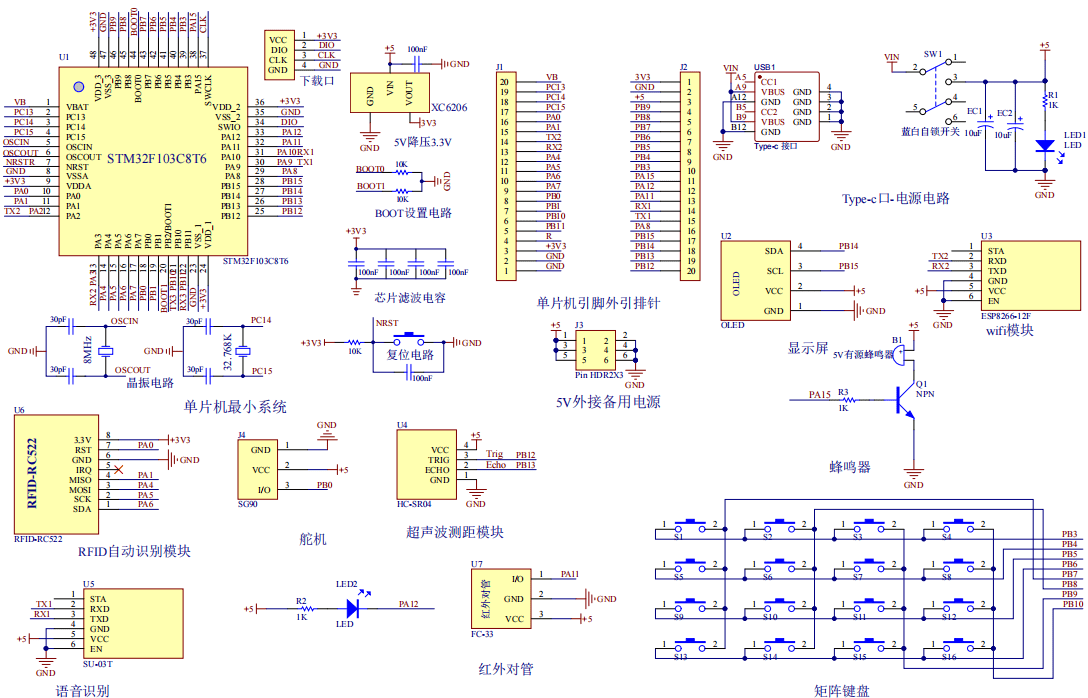

原理图：

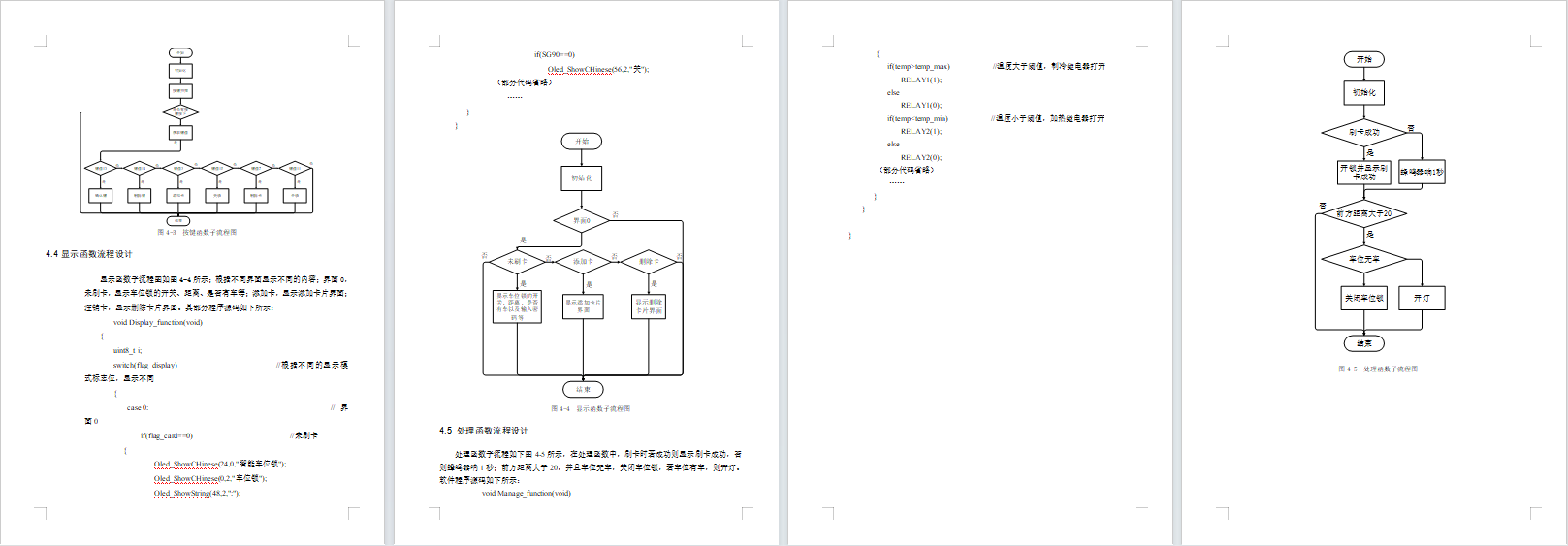

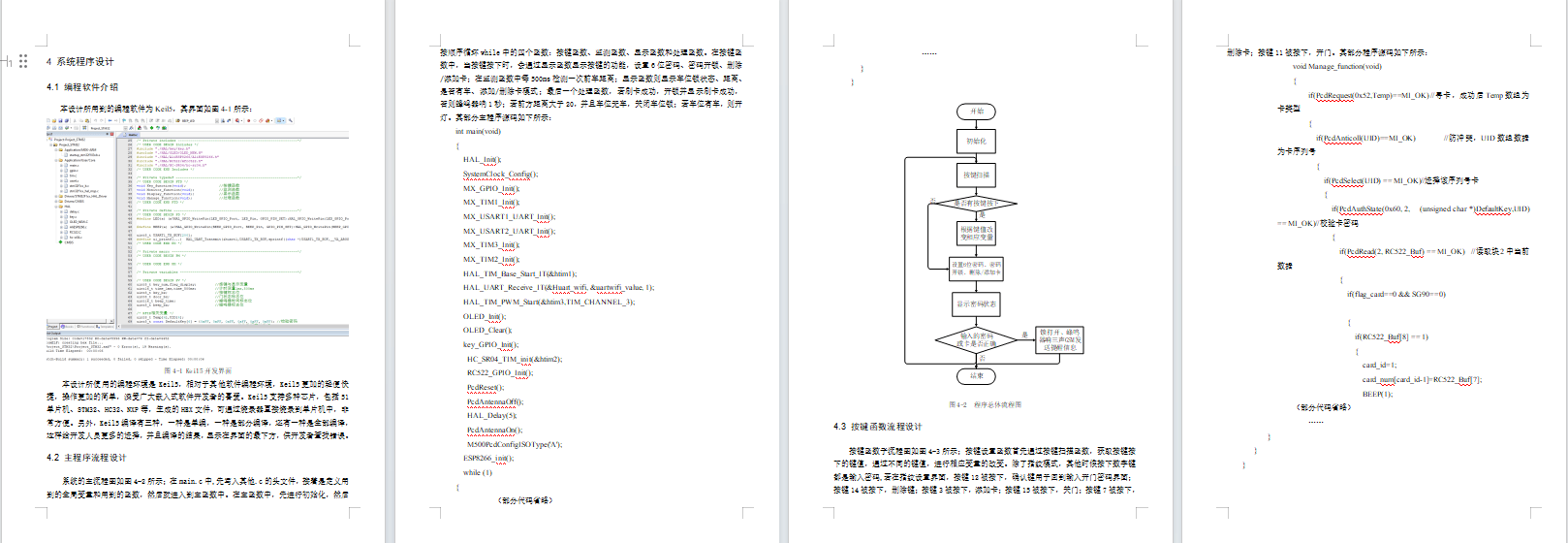

软件设计流程：

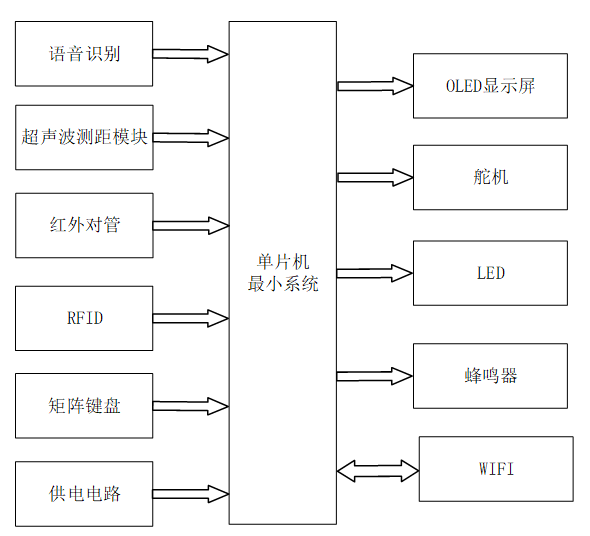

软件设计流程：系统框图：
系统框图：
本设计以STM32F103C8T6单片机为核心控制器，加上其他的模块一起组成基于STM32的智能车位锁，其中包含中控部分、输入部分和输出部分。中控部分采用了STM32F103C8T6单片机，其主要作用是获取输入部分数据，经过内部处理，控制输出部分。输入由六部分组成，第一部分是语音识别模块，用于提示车辆的出入；第二部分是超声波测距模块，通过该模块检测车辆驶离车位安全距离；第三部分是红外对管，可以检测车位上是否有车辆；第四部分是RFID，用作门禁通行卡；第五部分是矩阵键盘，用于密码锁，设置6位密码、密码开锁、删除/添加卡；第六部分是供电电路给整个系统供电。输出由五部分组成，第一部分是OLED显示屏，显示车位锁状态、距离、是否有车、添加/删除卡模式等；第二部分是舵机，用于模拟门的开关；第三部分是LED灯，用于指示车位锁状态；第四部分是蜂鸣器，用于提示音；第五部分是WIFI模块，用于检测软件APP实现对车位锁的开锁、关锁控制。

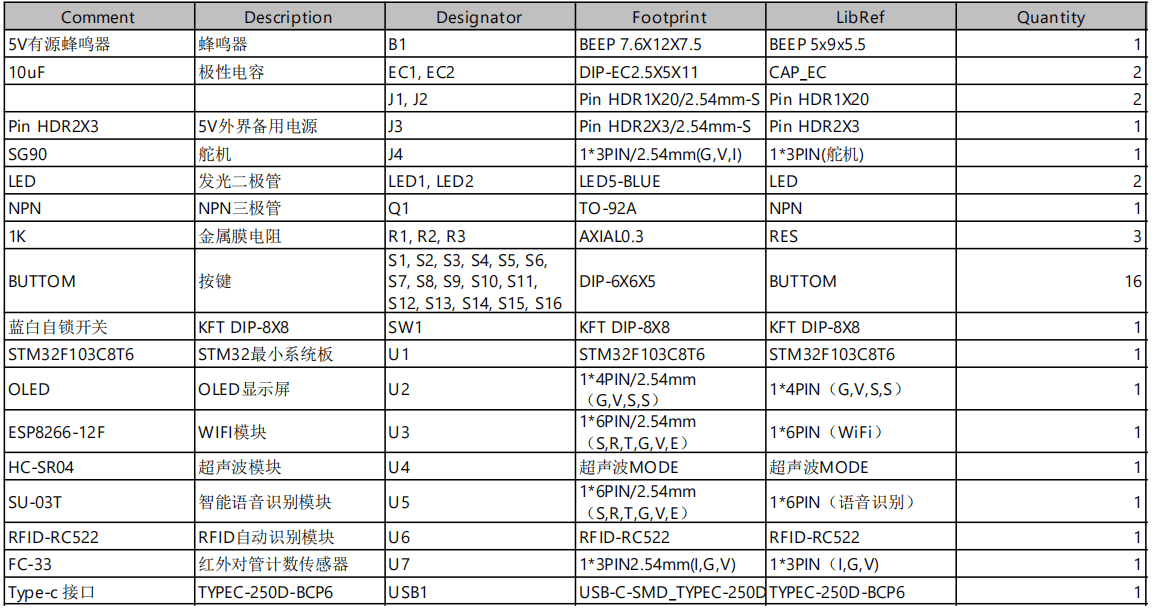

硬件清单：
