编号：

T2732407C

设计简介：

本设计是基于51单片机设计一款智能社区路灯控制系统，主要实现以下功能：

1.自动光控: 利用光敏模块的数据，自动判断白天和夜晚，光照值低打开，光照值超过阈值关闭灯光。
2.声控激活: 当声音模块检测到一定强度的声音时，如车辆经过，路灯可以被临时开启，以提供必要的照明。
3.时间控制: 利用DS1302模块设置路灯的具体开关时间，可以根据不同季节和地区的日出日落时间自动调整。 （就是定时开关灯）
4.省电模式: 结合声控和光控功能，智能调节路灯的工作状态，避免不必要的能源浪费

电源： 5V
传感器：时钟模块（DS1302）、光照传感器（光敏电阻）、声音传感器
显示屏：LCD1602
单片机：STC89C52
执行器：有源蜂鸣器、USB灯
人机交互：独立按键

标签：STC89C52、LCD1602、DS1302、LCD1602、STC89C52、有源蜂鸣器、USB灯、独立按键

题目扩展：基于单片机的智能路灯控制系统、基于单片机的智能照明系统

基于 STC89C52 的智能社区路灯控制系统设计与实现

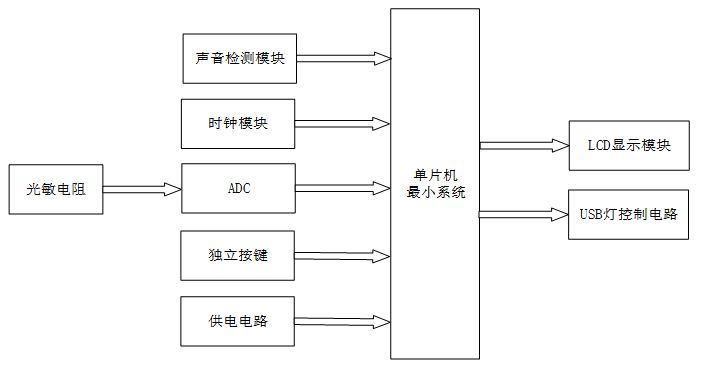

一、主控部分

二、输入部分

1. 声音检测模块：检测社区环境中的声音信号，实现声音触发路灯控制
2. 时钟模块：获取实时时间，为路灯定时开关功能提供时间依据
3. 光敏电阻模块：获取环境光照强度，作为路灯自动启停的核心判断依据
4. 独立按键模块：用于切换系统界面、设置光照 / 声音等参数阈值、修改实时时间等操作
5. 供电电路：为整个智能社区路灯控制系统供电

三、输出部分

1. LCD 显示模块：显示环境声音强度、光照强度、系统运行模式、实时时间及时间 / 参数阈值设置界面
2. USB 灯控制电路：根据检测数据及设定规则，控制路灯的开启与关闭状态
