编号：

T4202410M

设计简介：

本设计是基于物联网的农家米酒酿造环境监测，主要实现以下功能：

通过温度传感器检测温度
通过温湿度传感器监控温度与湿度
通过酒精浓度传感器监测酒精浓度
通过氧气传感器监测氧气浓度是否异常
通过二氧化碳传感器监测二氧化碳浓度是否超标
通过按键设置各个数值的阈值
通过判断数值也没有超过阈值，蜂鸣器是否响动
通过WiFi模块可以实现远程手机操控

电源： 5V
传感器：温湿度传感器（DHT11）、酒精浓度传感器（MQ-3）、PH值采集传感器模块( PH)、二氧化碳传感器（KQ-2801）氧气传感器（JXM-O2）
显示屏：OLED12864
单片机：STM32F103C8T6
执行器：蜂鸣器（有源蜂鸣器）
人机交互：独立按键
通信模块：WiFi模块

标签：STM32、OLED12864、DHT11、MQ-3、 PH、KQ-2801、JXM-O2

题目扩展：基于单片机的智能酒驾监测系统设计、基于物联网的酒精监测系统设计、基于单片机智能酒窖环境监测系统

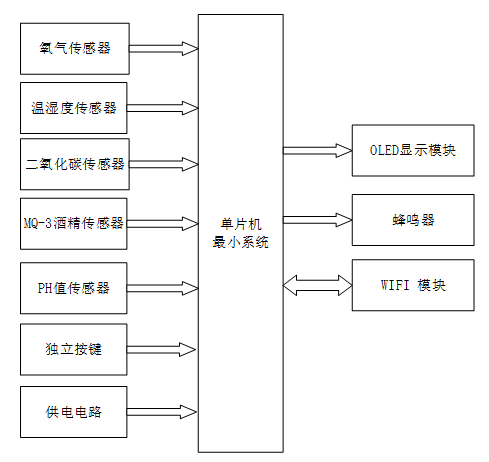

基于 STM32 的农家米酒酿造环境监测系统设计与实现

一、主控部分

二、输入部分

1. 氧气传感器模块：检测米酒酿造环境中的氧气浓度
2. 温湿度传感器模块：监测米酒酿造环境的实时温湿度数据
3. 二氧化碳传感器模块：检测米酒酿造环境中的二氧化碳浓度
4. MQ-3 酒精浓度传感器模块：监测米酒酿造过程中的酒精浓度
5. pH 值传感器模块：检测米酒酿造环境及酒液的 pH 值
6. 独立按键模块：用于切换系统界面、设置各项环境参数阈值
7. 供电电路：为整个农家米酒酿造环境监测系统供电

三、输出部分

1. OLED 显示模块：显示氧气浓度、温湿度、二氧化碳浓度、酒精浓度、pH 值等环境数据，以及参数阈值设置界面
2. 蜂鸣器报警模块：当监测到环境数据超出设定阈值范围时，触发蜂鸣器报警提醒
3. WIFI 模块：将酿造环境监测数据上传至云平台，连接手机 APP 实现远程监控与系统控制
