编号：

T2882407C

设计简介：

基于51单片机的自动晾衣架
环境温湿度检测，模式LCD显示出来（只要显示温湿度和模式）
自动模式：
自动开关，打开以后进入自动控制晾衣架会升到最高处（A），
然后要求有两个左右的光敏传感器，就是代表着不同高度当光照在第一个光敏电阻时，
晾衣架会运动到第一个光敏电阻所代表的位置上（B），
当光照到第二个光敏电阻时运动到第二个高度（C），
当光再次照到第一个光敏电阻时会再次回到第一个高度（B），
当没有光照时，晾衣架会自动升到最高处（A）。
然后在此前提下加一个雨滴传感器，如果检测到雨滴，那晾衣机会收回（A），不下雨就执行光照操作。
手动模式：可以开关晾衣架（A、D），在升起过程中让他停止，或者在降落过程中让他停止。
在手动模式下控制停止后还可以通过按键控制他继续运动。

A为最高点，B为第二高点，C为第三搞点，D为最低点

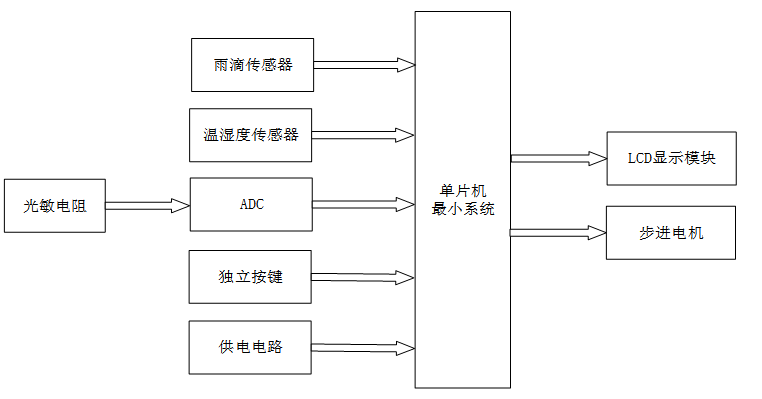

基于 STC89C52 的自动晾衣架系统设计

一、主控部分

二、输入部分

1. 雨滴传感器模块：检测环境是否下雨，为晾衣架自动收放提供触发信号
2. 温湿度传感器模块：监测当前环境的实时温湿度数据
3. 光敏电阻模块：获取环境光照强度，辅助判断晾晒条件
4. 独立按键模块：用于切换系统界面、设置温湿度等参数阈值
5. 供电电路：为整个自动晾衣架系统稳定供电

三、输出部分

1. LCD 显示模块：显示环境实时温度及温度上下限阈值
2. 步进电机模块：驱动晾衣架完成升降动作，实现自动收放控制
