设计编号：T2882407C
首页 实物视频演示 仿真视频演示 设计说明书预览 答辩PPT预览
实物视频演示：
软件安装：

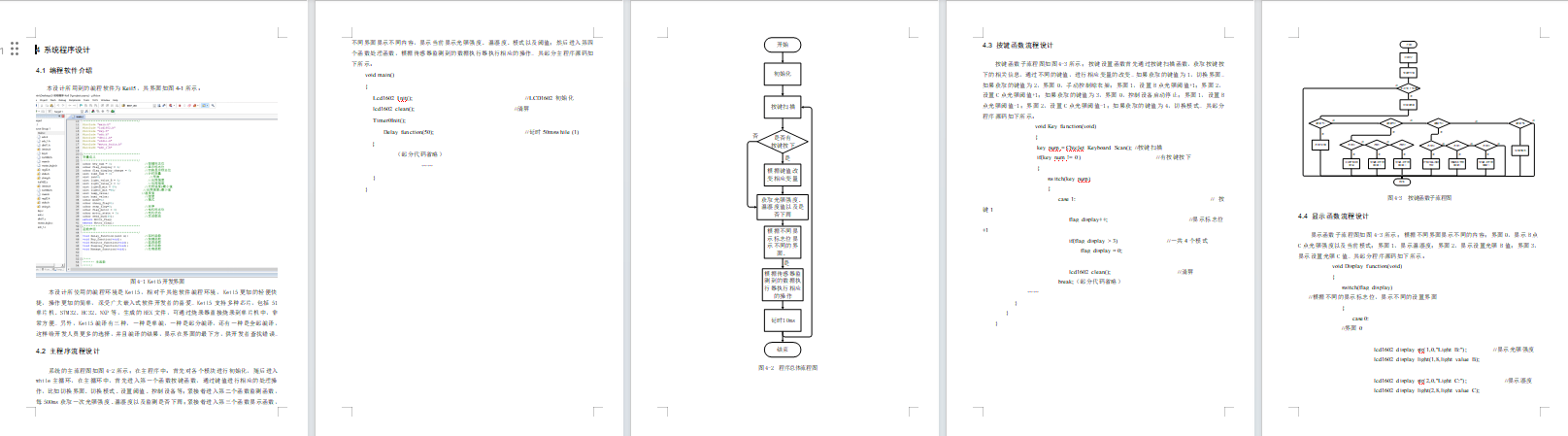

资料预览
效果图：
总体资料：

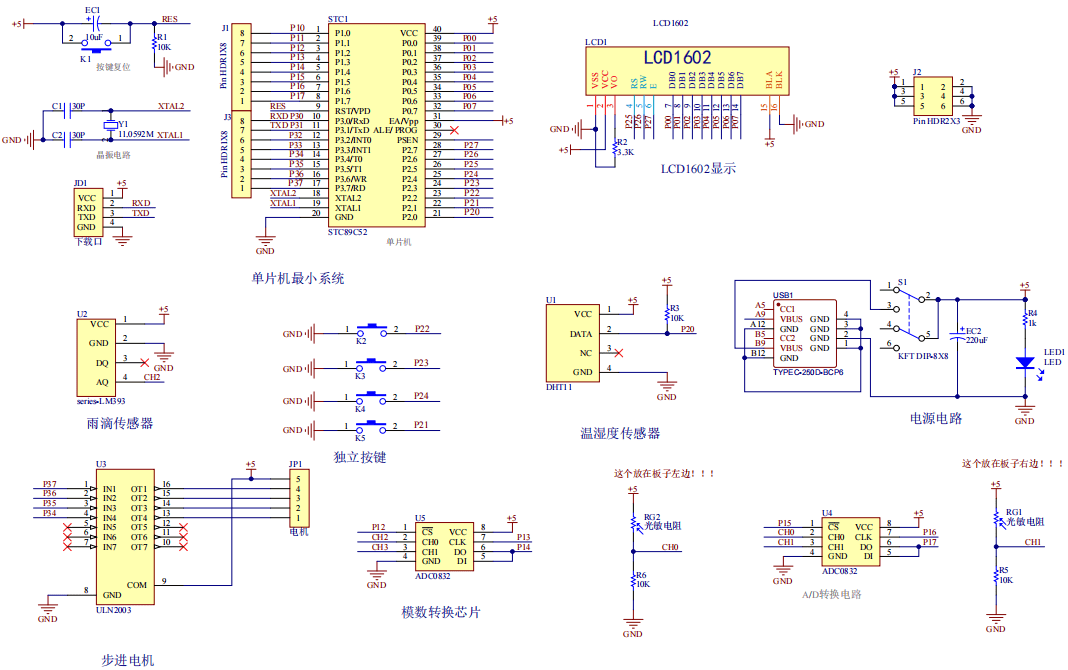

原理图：

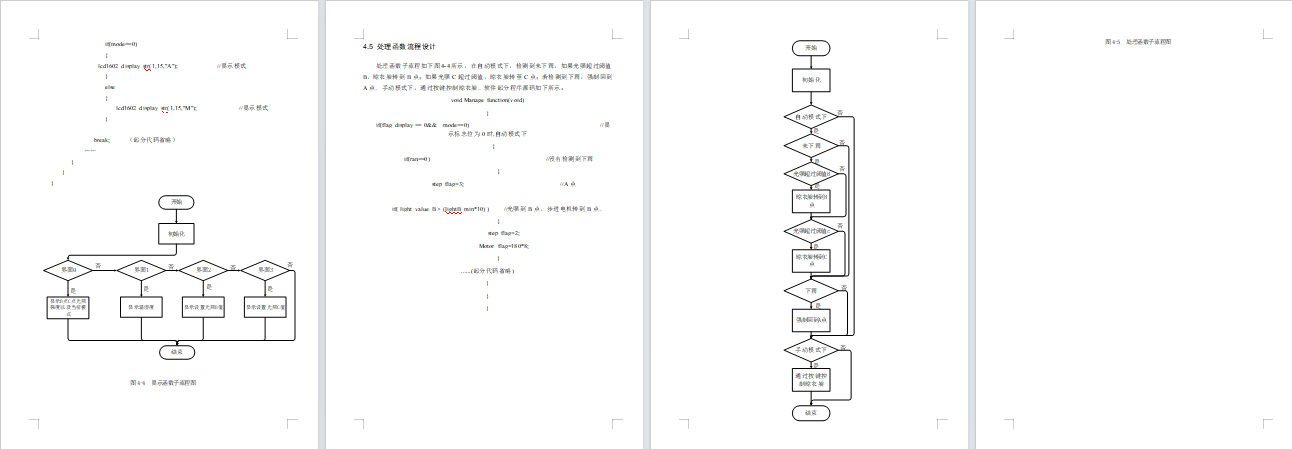

软件设计流程：
软件设计流程：系统框图：

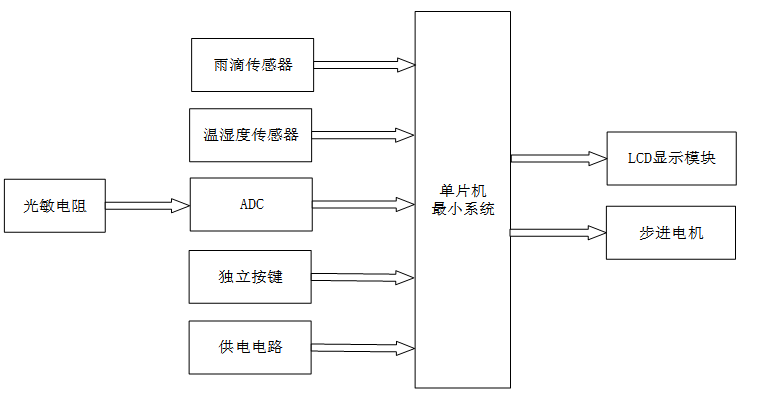

系统框图：
本设计以STC89C52单片机为核心控制器，加上其他的模块一起组成基于51单片机的自动晾衣架的整个系统，其中包含中控部分、输入部分和输出部分。中控部分采用了STC89C52单片机，其主要作用是获取输入部分数据，经过内部处理，控制输出部分。输入由五部分组成，第一部分是雨滴传感器，用于检测是否下雨；第二部分是温湿度传感器，监测当前环境的温湿度；第三部分是光敏电阻，获取光照强度；第四部分是独立按键，用于切换界面、设置阈值等操作。第四部分是供电电路，给整个系统供电。输出由两部分组成，第一部分是LCD显示屏，显示当前的实时温度以及上下限；第二部分是步进电机，模拟控制衣架升降。

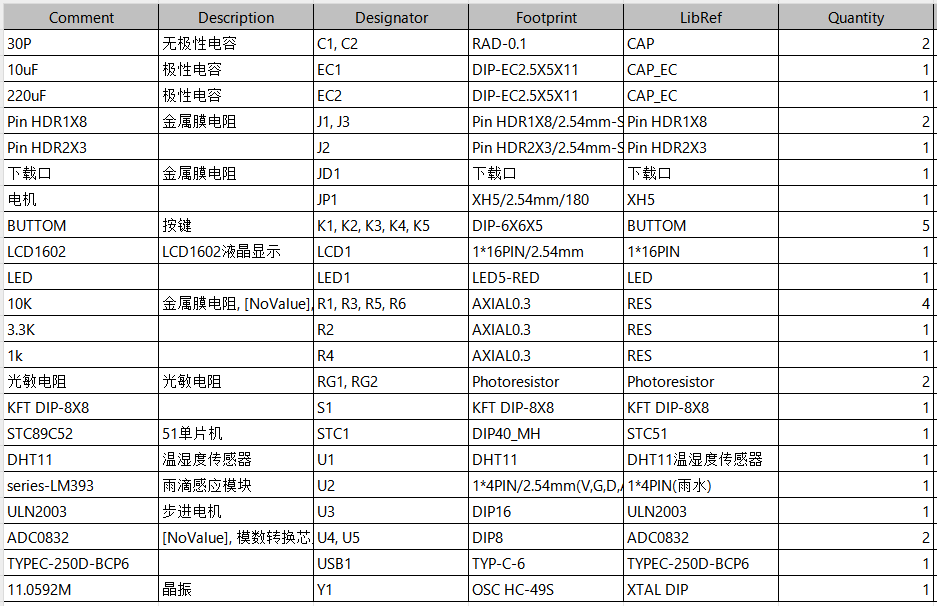

硬件清单：
