设计编号：T3952613M
仿真视频演示：
软件安装：
资料预览

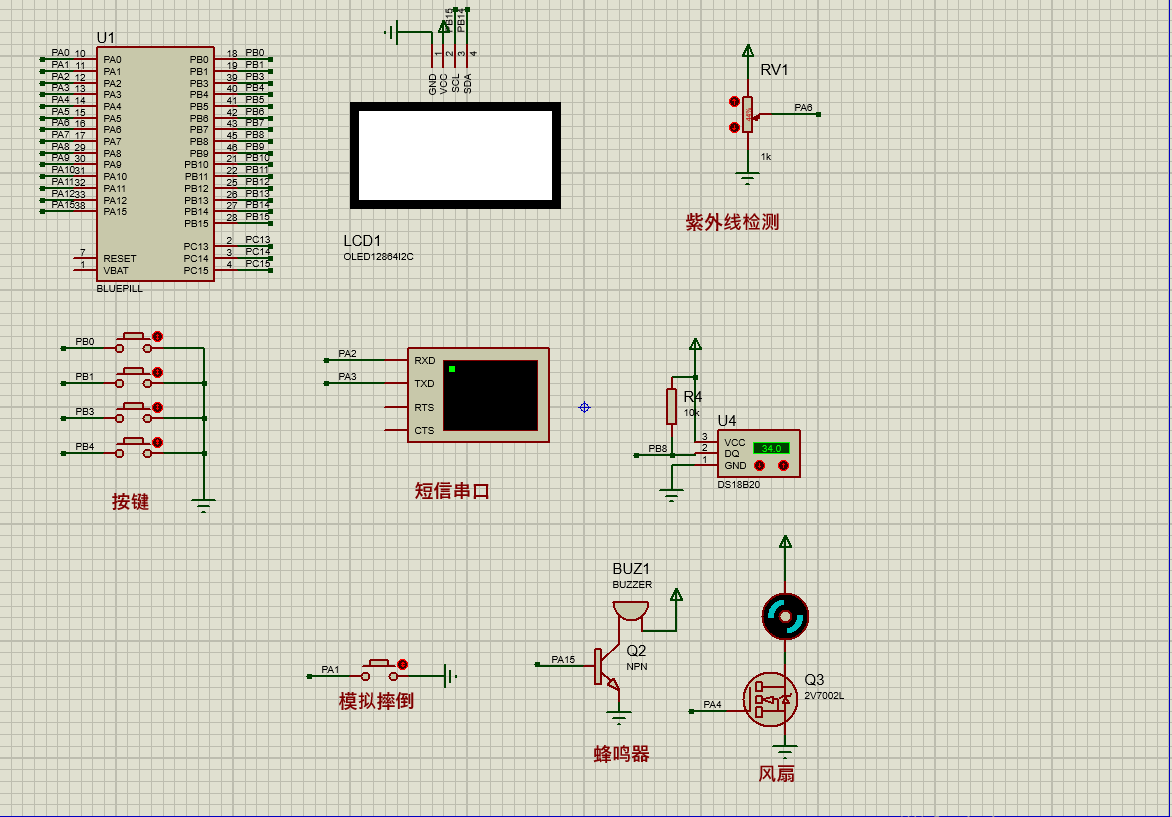

效果图：

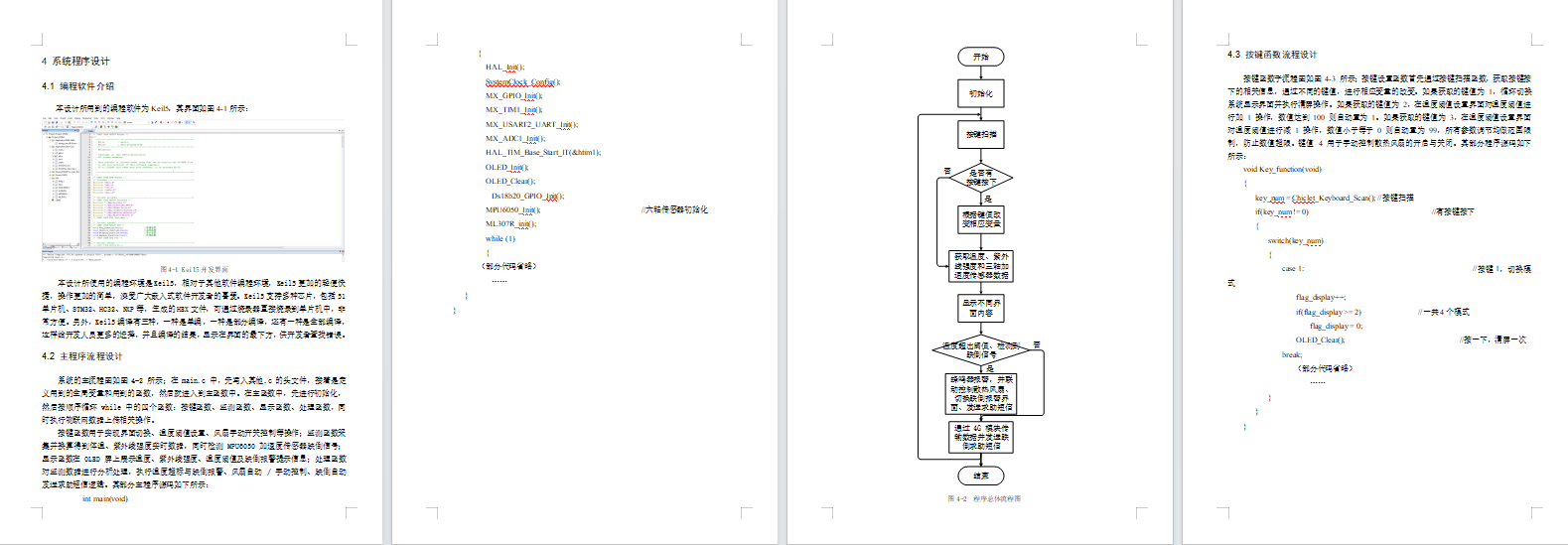

总体资料：

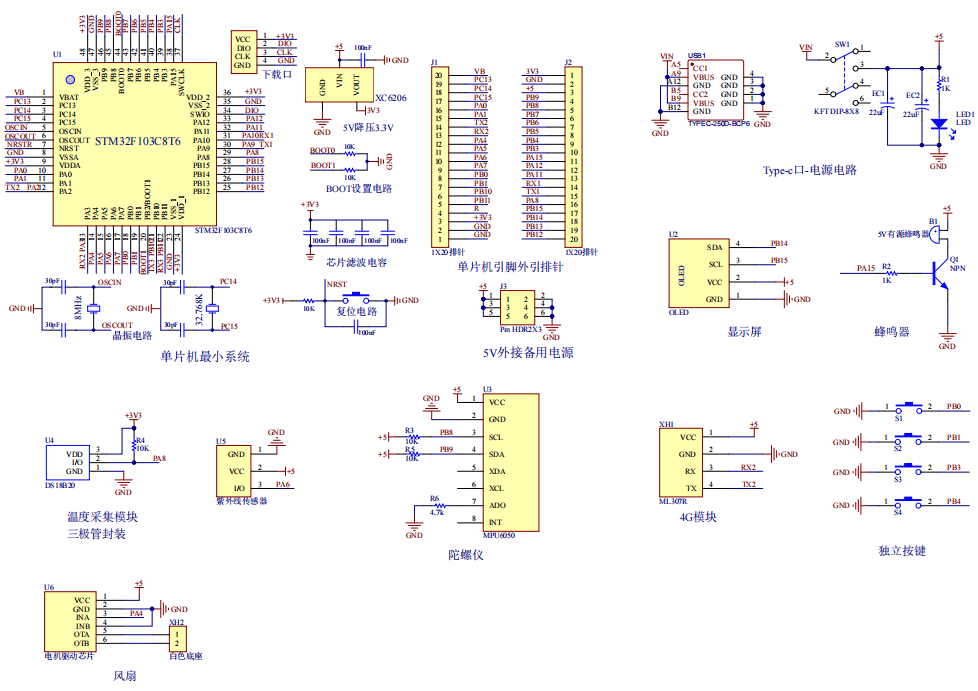

原理图：

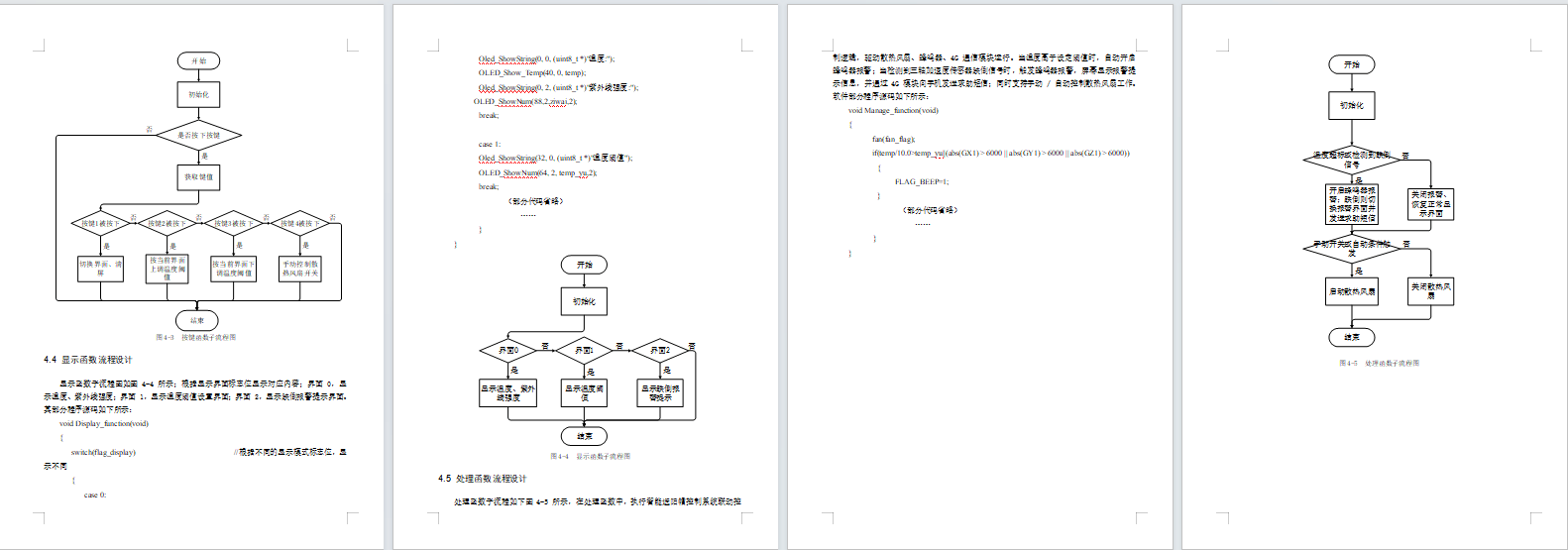

软件设计流程：

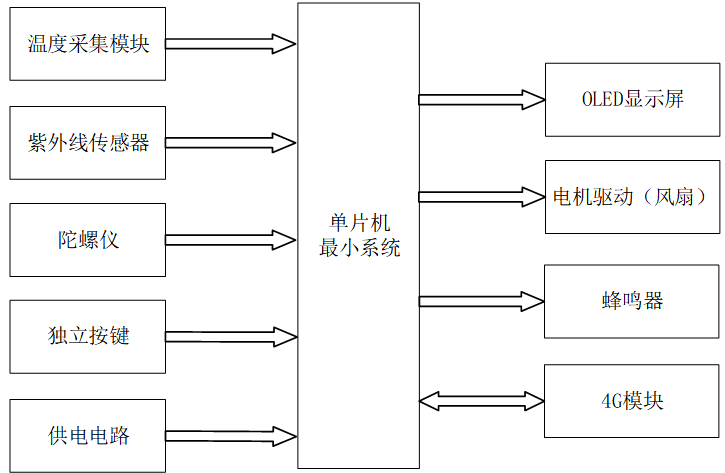

系统框图：
本设计以 STM32 单片机为核心控制器，加上其他的模块一起组成基于 STM32 的物联网智能遮阳帽控制系统，其中包含中控部分、输入部分和输出部分。中控部分采用了 STM32 单片机，其主要作用是获取输入部分数据，经过内部处理，控制输出部分。
输入由五部分组成，第一部分是温度采集模块，用于监测使用者体温情况；第二部分是紫外线传感器，用于实时监测紫外线强度；第三部分是陀螺仪（加速度传感器），用于检测使用者是否发生跌倒；第四部分是独立按键，用于功能切换、参数设置与手动操作；第五部分是供电电路，为整个系统提供稳定工作电源。
输出由四部分组成，第一部分是 OLED 显示屏，用于实时展示温度、紫外线强度、系统状态等信息；第二部分是电机驱动（风扇），用于控制智能散热器为使用者降温；第三部分是蜂鸣器，用于高温、跌倒等异常状态的报警提示；第四部分是 4G 模块，用于在检测到跌倒时向手机发送求助短信，实现远程报警，也用于实现系统与手机端的无线数据交互。

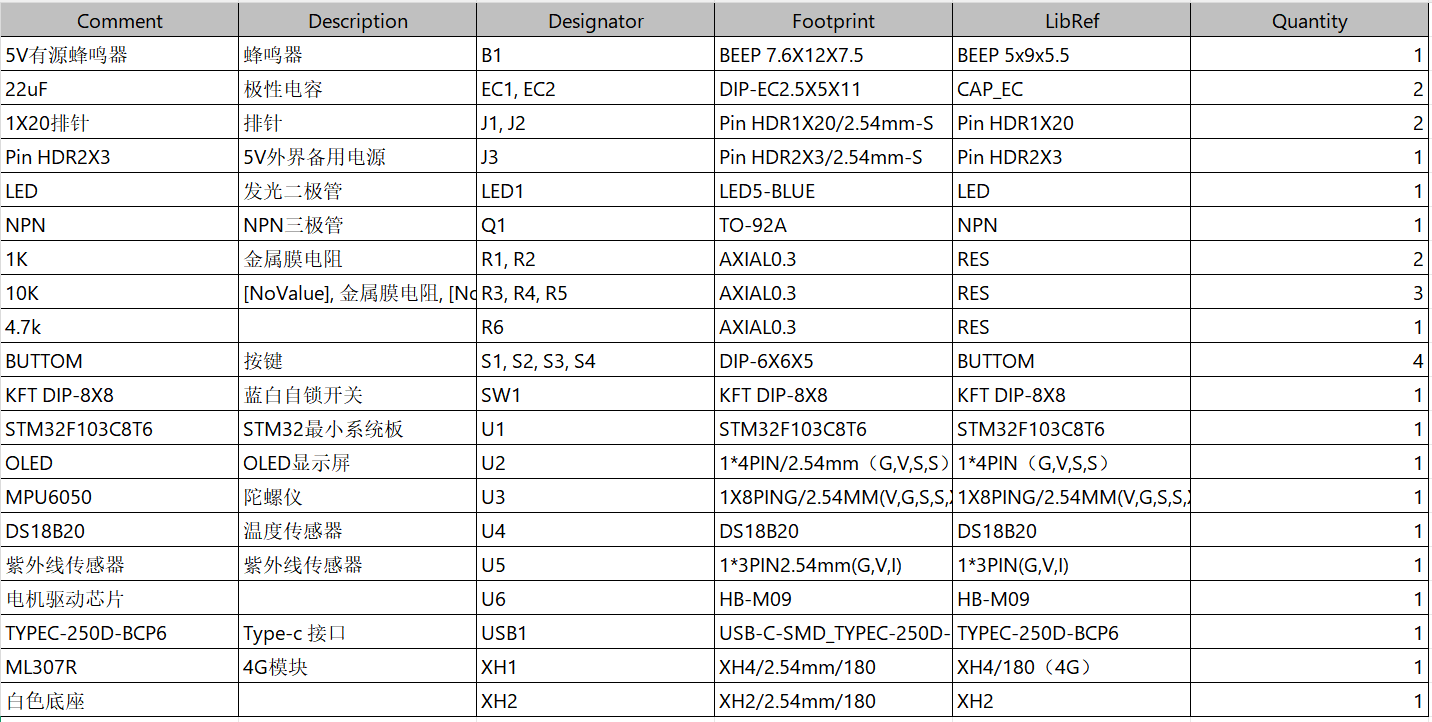

硬件清单：
