编号：

T2182405M

设计简介：

本设计是基于STM32的医院排队叫号系统，主要实现以下功能：

1.可通过取号端进行触摸屏取号
2.取号端显示所取得的号码并且语音播报
3.取号端可显示当前所叫号码
4.叫号端设置两个窗口，每个窗口可显示当前叫号
5.叫号端可通过按键叫号，并且语音播报
6.叫号端可通过按键完成业务，屏幕显示“暂停”

电源： 5V
显示屏：串口屏（TJC3224T124_011R_A02）
单片机：STM32F103C8T6
执行器：语音播报模块（SU-03T）
人机交互：独立按键
通信模块：蓝牙模块（ECB02）

标签：STM32、TJC3224T124_011R_A02、SU-03T、ECB02、独立按键

题目扩展：医院呼叫系统、智能抢答器

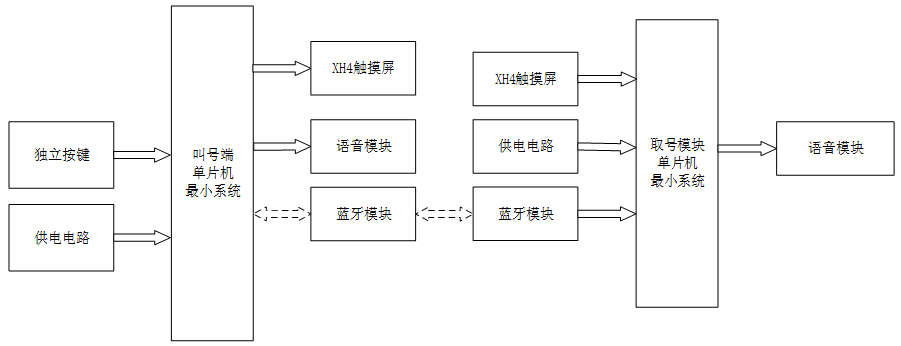

1. 基于 STM32 单片机的医院排队叫号系统设计与实现

   一、主控部分

   核心：STM32 单片机功能：获取输入部分（叫号端、取号端）数据、内部处理（排队逻辑运算、号源管理）、控制输出部分（叫号端、取号端）执行动作

   二、输入部分

   1. 叫号端独立按键：实现叫号操作及业务处理功能
   2. 叫号端供电电路：为叫号端模块（按键、触摸屏、语音模块等）供电
   3. 取号端 XH4 触摸屏：通过触摸操作实现取号功能
   4. 取号端供电电路：为取号端模块（触摸屏、蓝牙模块、语音模块等）供电
   5. 叫号端蓝牙模块：与取号端进行数据通信
   6. 取号端蓝牙模块：与叫号端进行数据交互

   三、输出部分

   1. 叫号端 XH4 触摸屏：显示当前叫号信息（支持双窗口显示）
   2. 叫号端语音模块：语音播报叫号信息
   3. 取号端语音模块：对用户取得的号码进行语音播报
