设计编号：T0302405M
首页 实物视频演示 仿真视频演示 设计说明书预览 答辩PPT预览

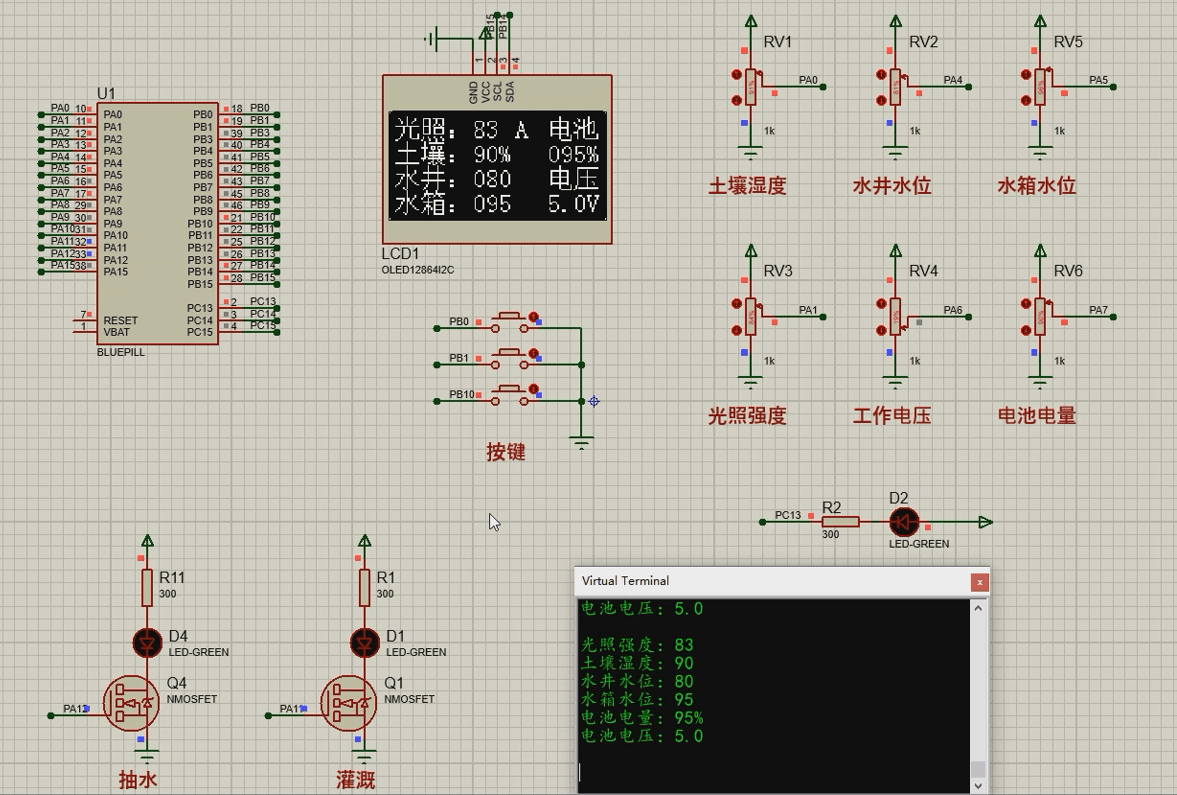

仿真视频演示：
软件安装：

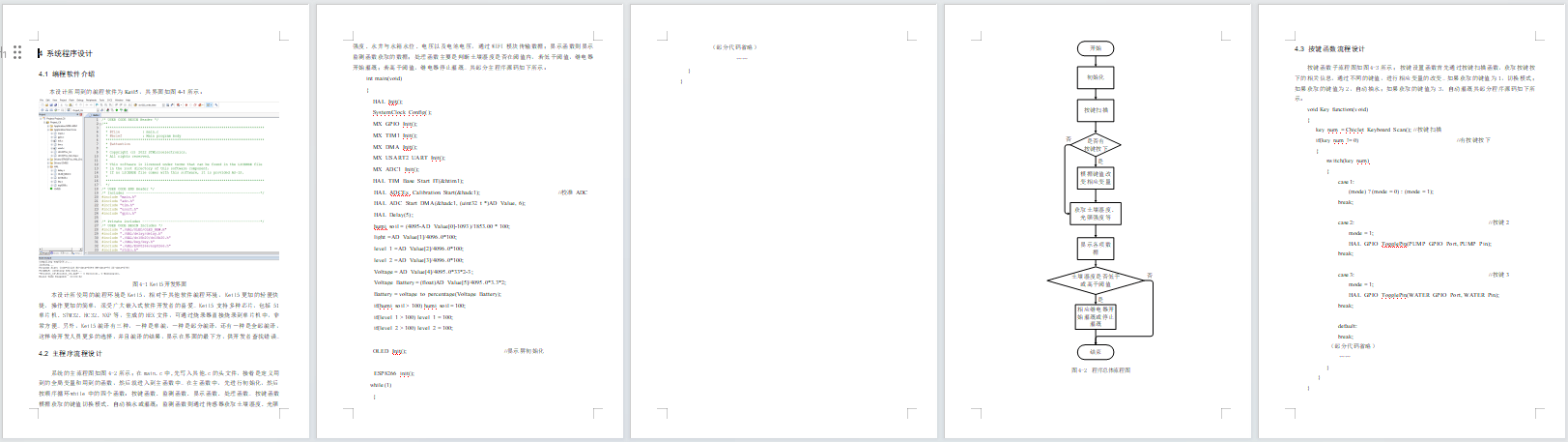

资料预览
效果图：
总体资料：

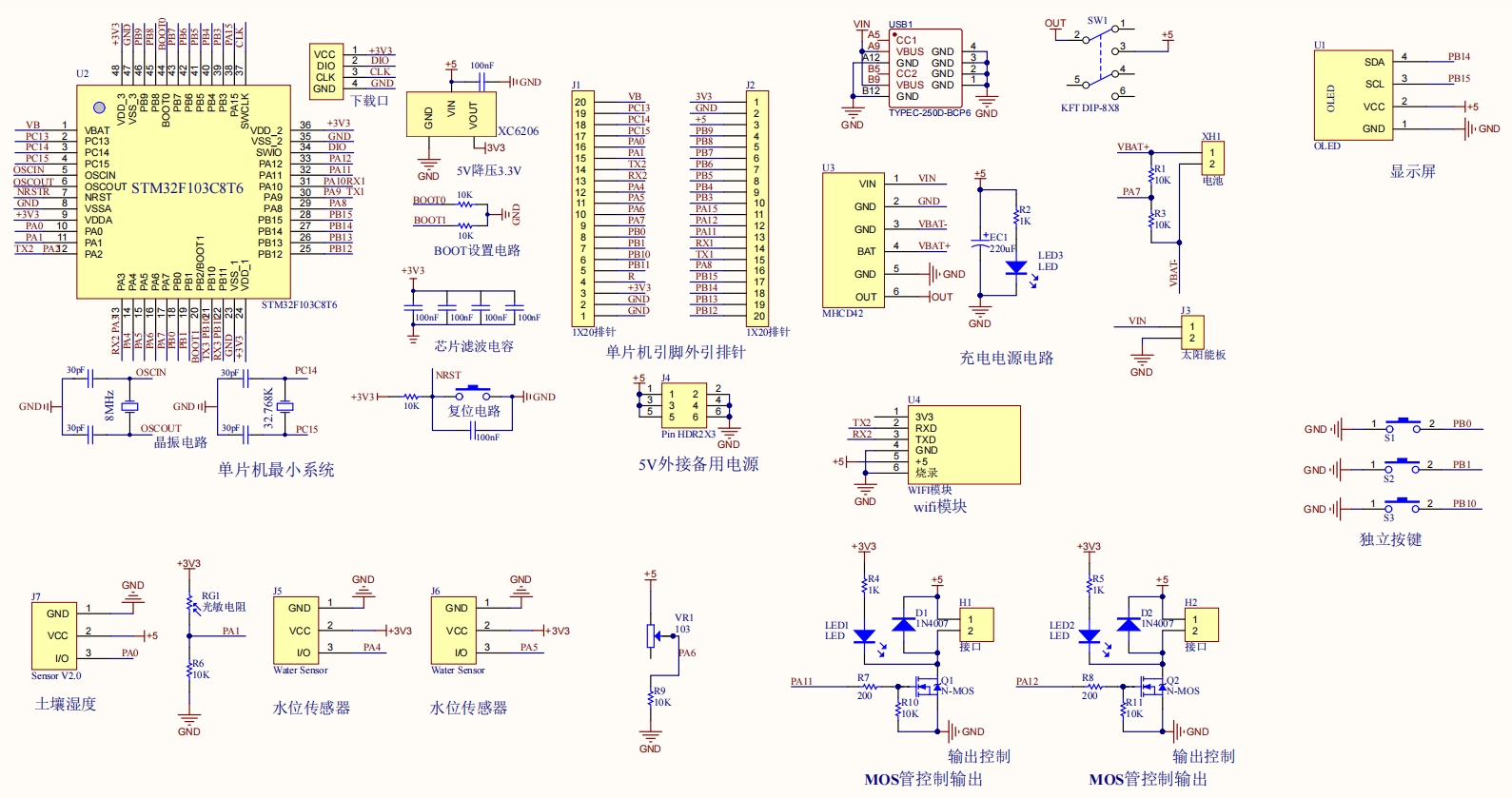

原理图：

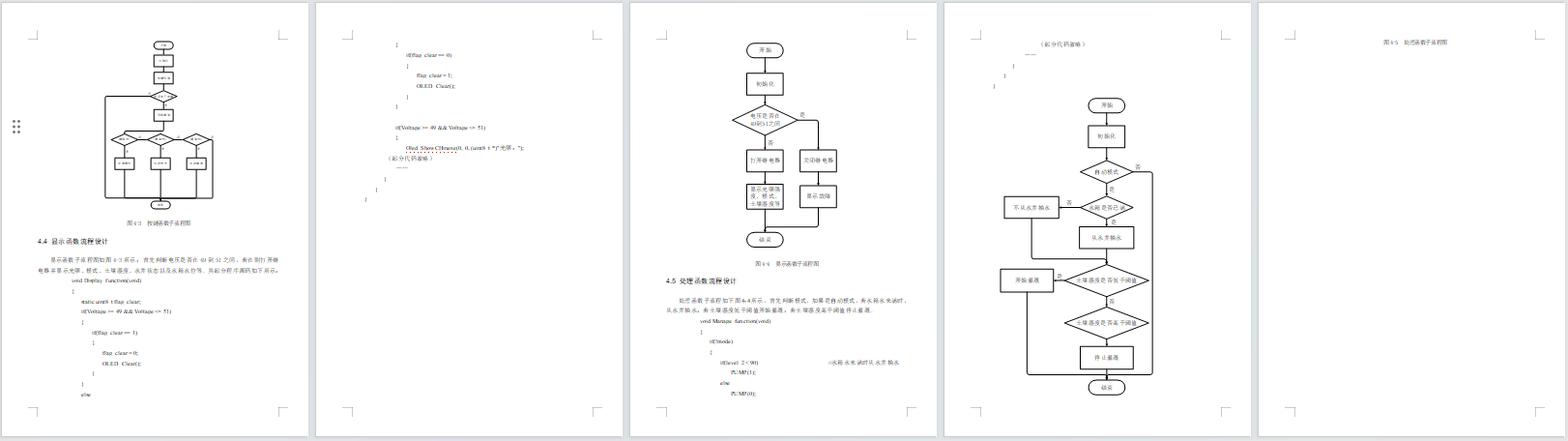

软件设计流程：
软件设计流程：

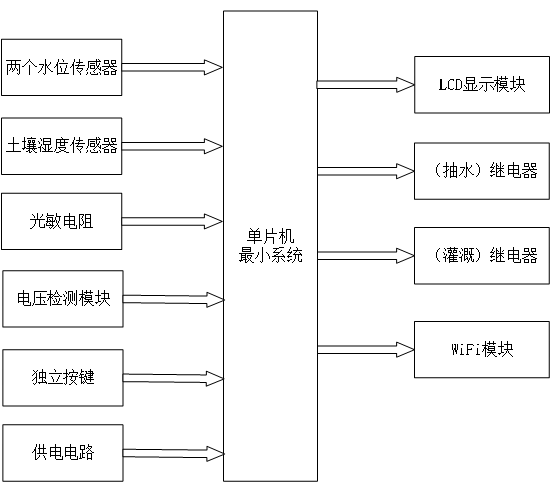

系统框图：
系统框图：
本设计以STM32F103C8T6单片机为核心控制器，加上其他的模块一起组成基于STM32的光伏蓄电自控型抽水灌溉装置的整个系统，其中包含中控部分、输入部分和输出部分。中控部分采用了STM32F103C8T6单片机，其主要作用是获取输入部分数据，经过内部处理，控制输出部分。输入由六部分组成，第一部分是两个水位传感器，用于检测水井与水箱水位；第二部分是土壤湿度传感器，用于检测土壤的湿度；第三部分是光敏电阻，用于检测当前光照强度；第四部分是电压检测模块，用于检测电压判断工作是否正常；第五部分是独立按键，用于切换模式、自动抽水或灌溉。第六部分是供电电路，给整个系统供电。输出由四部分组成，第一部分是LCD显示屏，用于显示水井与水箱水位、光照强度、土壤湿度、系统状态等；第二部分是抽水继电器，可自动进行抽水；第三部分是灌溉继电器，可自动进行灌溉；第四部分是WIFI模块，用于将采集到的环境数据上传到云平台。

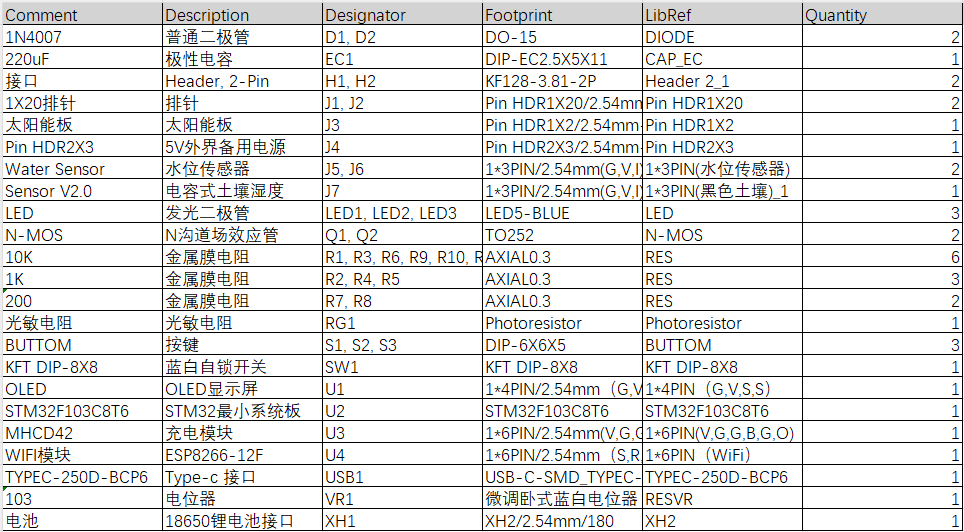

硬件清单：
