编号：

T1112405M

设计简介：

本设计是基于STM32的小区电瓶车充电系统，主要实现以下功能：

1.DS18B20温度采集：传感器监控插座温度 温度过高自动断电
2.检测烟雾过高报警，检测火焰报警并进行喷雾处理
3.监测充电时候的电压、电流、电能、频率（充电次数） ，电压超过阈值自动报警
4.WiFi模块连接云平台
5.通过扫码实现支付、充值
6.OLED显示以上参数

电源： 5V
传感器：温度传感器（DS18B20）、烟雾浓度传感器（MQ-2）、火焰传感器（Fiying）、电流传感器（INA219）、二维码扫码枪（EM2000X）、充放电模块（HB-001）
显示屏：OLED12864
单片机：STM32F103C8T6
执行器：加湿器（N-MOS）、有源蜂鸣器
人机交互：独立按键
通信模块：WIFI模块（ESP8266-12F）

标签：STM32F103C8T6、OLED12864、DS18B20、MQ-2、Fiying、INA219、独立按键、EM2000X、HB-001、加湿器、有源蜂鸣器、ESP8266-12F

题目扩展：智能充电桩系统、电动汽车充电桩控制系统

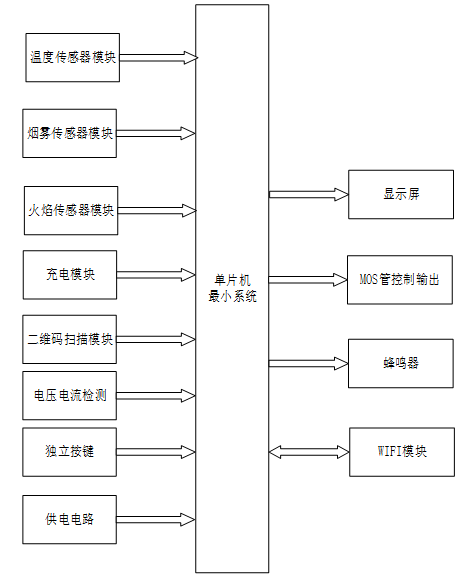

1. 基于 STM32 的带消防监测的小区电瓶车充电系统设计

   一、主控部分

   核心：STM32 单片机
2. 功能：获取输入部分数据、内部处理、控制输出部分

   二、输入部分

   1. 温湿度传感器模块：读取环境温度
   2. 烟雾传感器模块：检测烟雾，检测到烟雾时激活喷雾并关闭电源
   3. 火焰传感器模块：检测有无明火
   4. 充电模块：给电动车供电
   5. 二维码扫描模块：模拟扫码支付和充值
   6. 电压电流检测模块：监测系统运行数据
   7. 独立按键：手动控制充电开关
   8. 供电电路：为整个系统供电

   三、输出部分

   1. OLED 显示模块：显示温度、烟雾状态、火焰状态、计时、当前费用、余额等信息
   2. MOS 管控制模块：控制消防设备
   3. 蜂鸣器报警模块：检测到浓烟和火焰时触发报警处理
   4. WIFI 模块：与云平台通信，发送监测数据，接收远程控制指令
