设计编号：T1112405M
首页 实物视频演示 仿真视频演示 设计说明书预览 答辩PPT预览

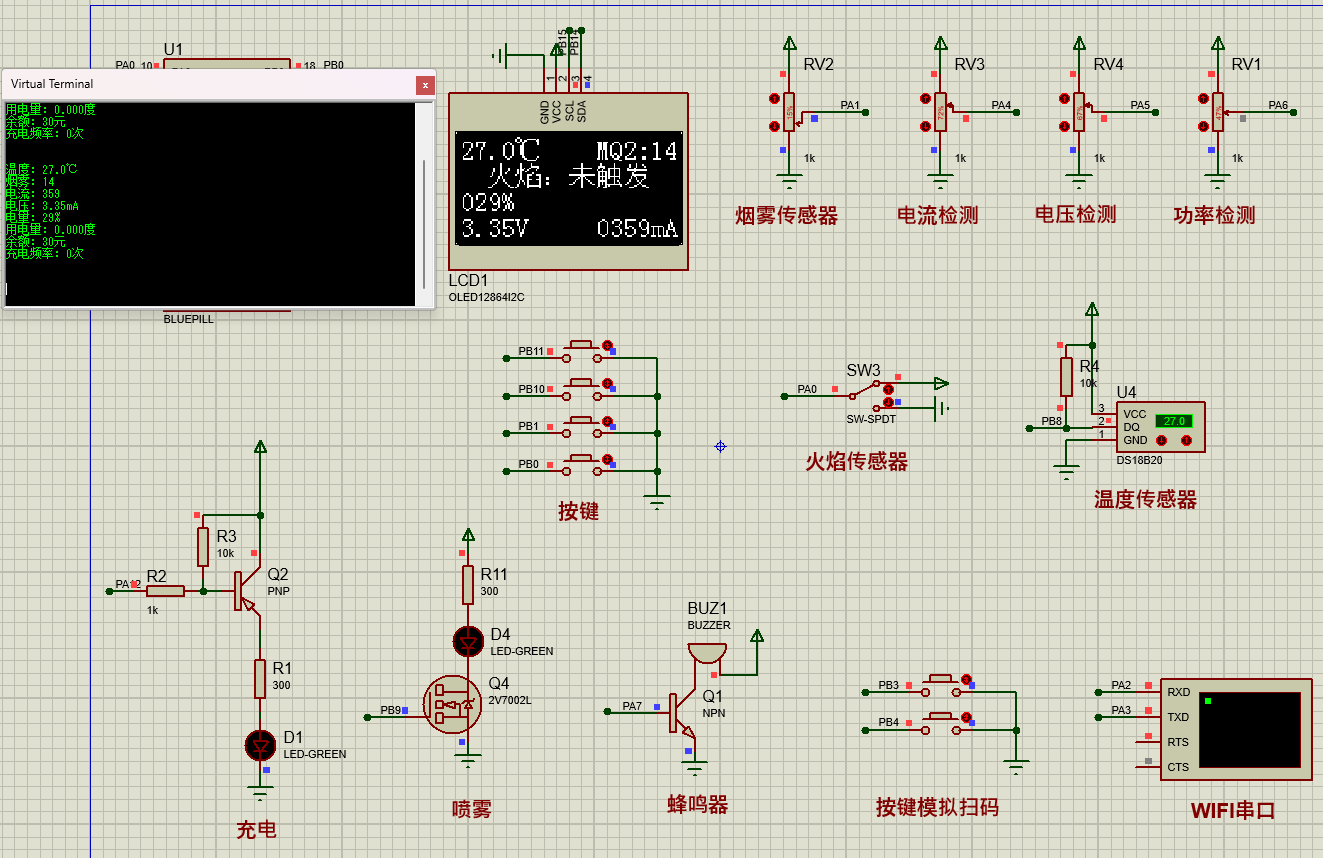

仿真视频演示：
软件安装：
资料预览
效果图：
总体资料：

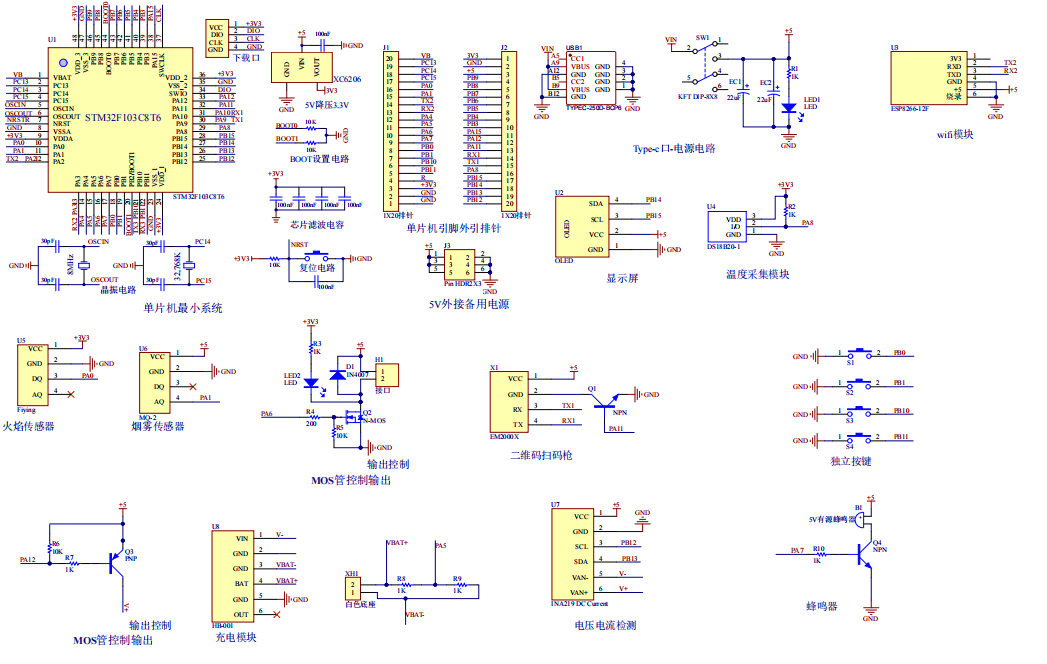

原理图：

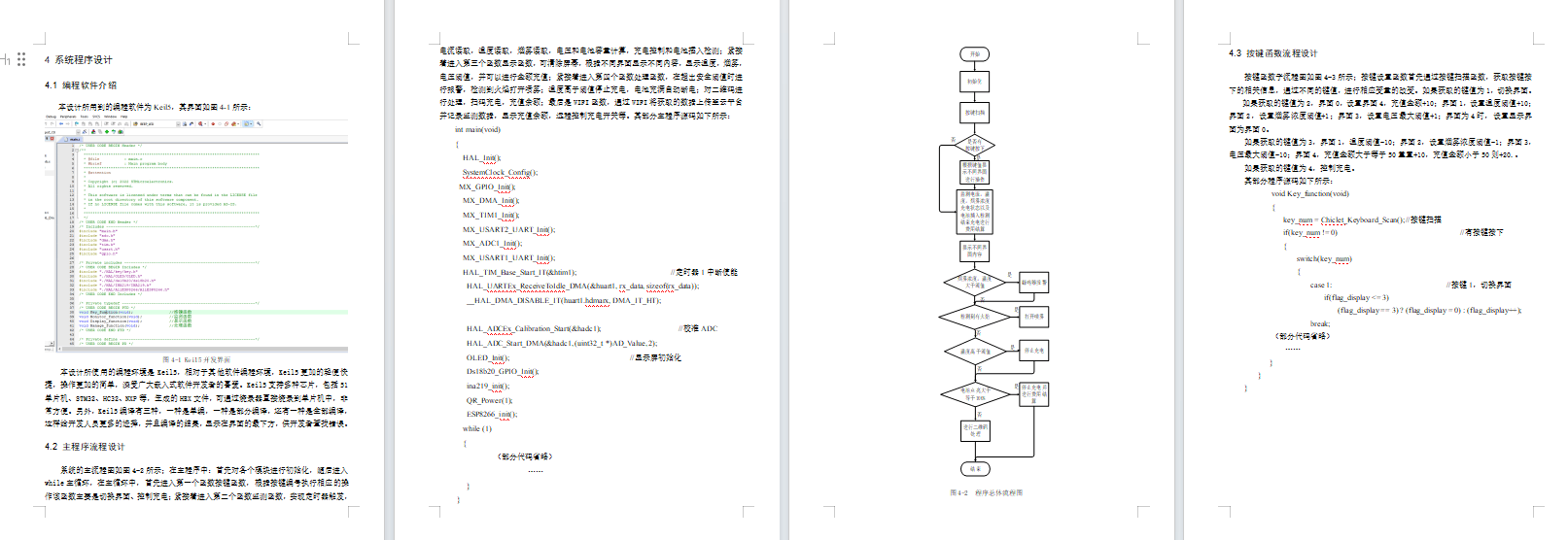

软件设计流程：

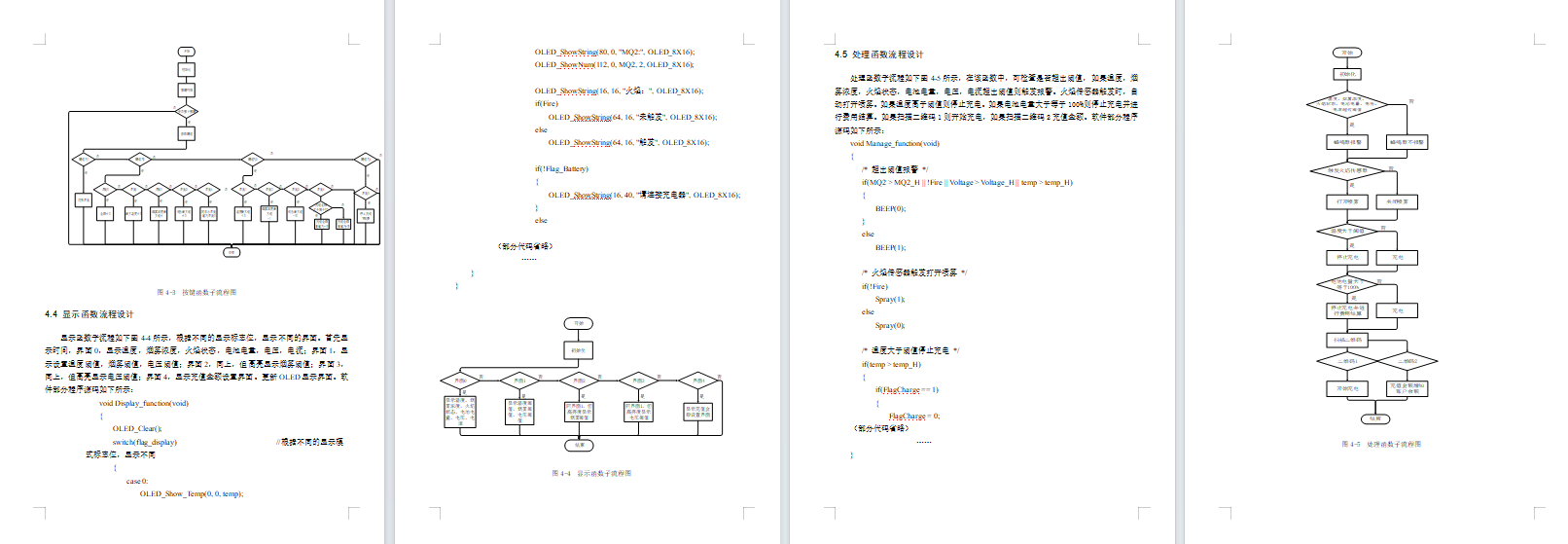

软件设计流程：

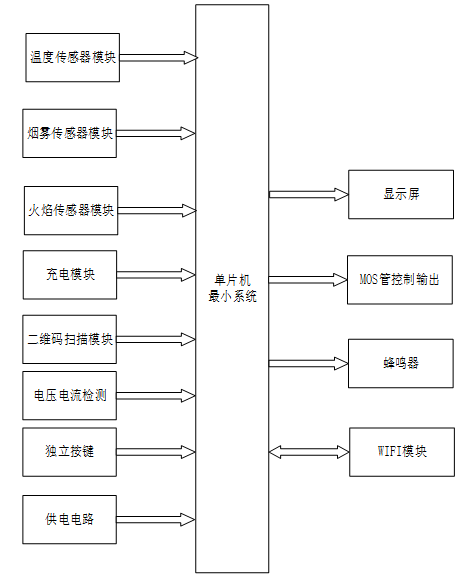

系统框图：
系统框图：
本设计以STM32单片机为核心控制器，加上其他的模块一起组成的带消防监测的小区电瓶车充电系统，其中包含中控部分、输入部分和输出部分。中控部分采用了STM32单片机，其主要作用是获取输入部分数据，经过内部处理，控制输出部分。输入由八部分组成，第一部分是温湿度传感器模块，读取温度；第二部分是烟雾传感器模块，检测到烟雾时激活喷雾并关闭电源；第三部分是火焰传感器模块，检测有无明火；第四部分是充电模块，给电动车供电；第五部分是二维码扫描模块，模拟扫码支付和充值；第六部分是电压电流检测，监测系统运行数据；第七部分是独立按键，手动控制充电开关；第八部分是供电电路给整个系统供电。输出由五部分组成，第一部分是OLED显示屏，显示温度、烟雾、火焰状态、计时、当前费用、余额等信息。第二部分是MOS管控制输出，控制消防设备；第三部分蜂鸣器，检测到浓烟和火焰的时候蜂鸣器报警处理；最后一个部分是WIFI模块，与云平台通信，发送监测数据，接收远程控制指令。

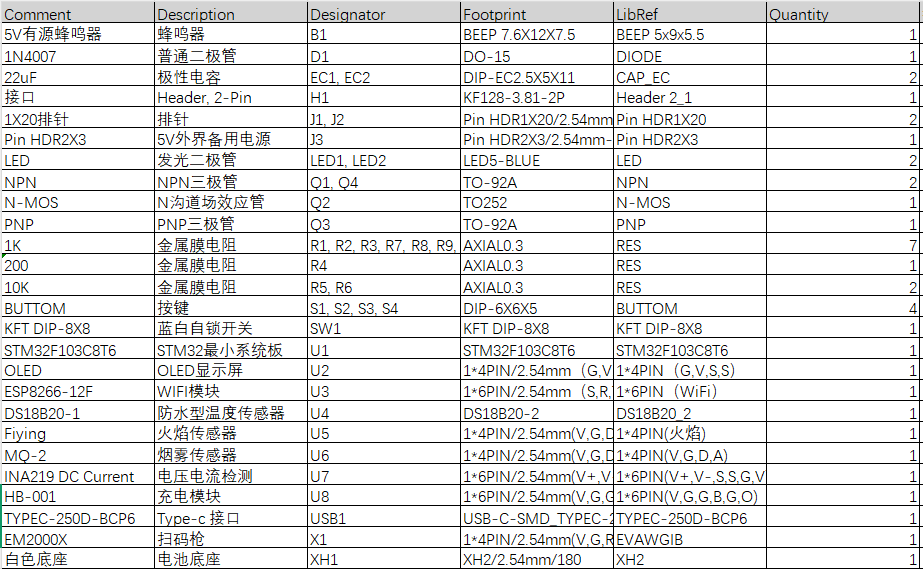

硬件清单：
