设计编号：T3542405M
首页 实物视频演示 仿真视频演示 设计说明书预览 答辩PPT预览

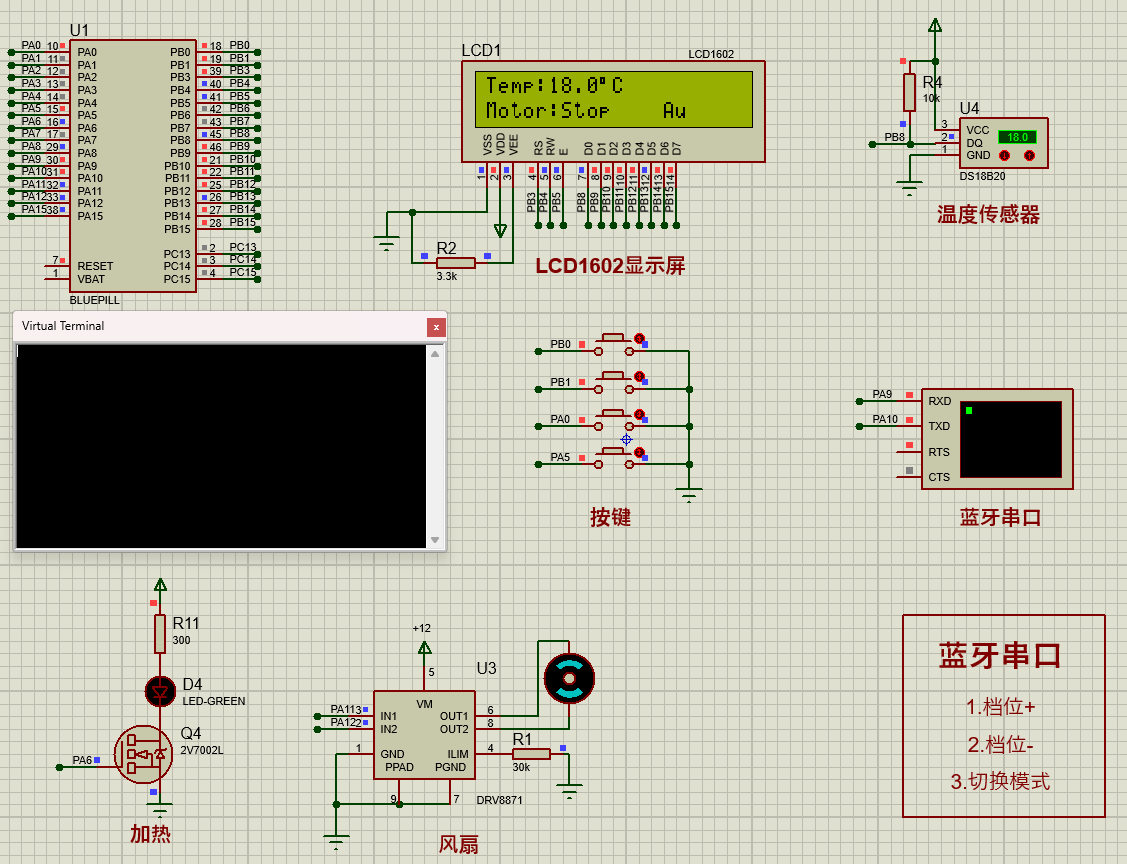

仿真视频演示：
软件安装：
资料预览
效果图：
总体资料：
总体资料：

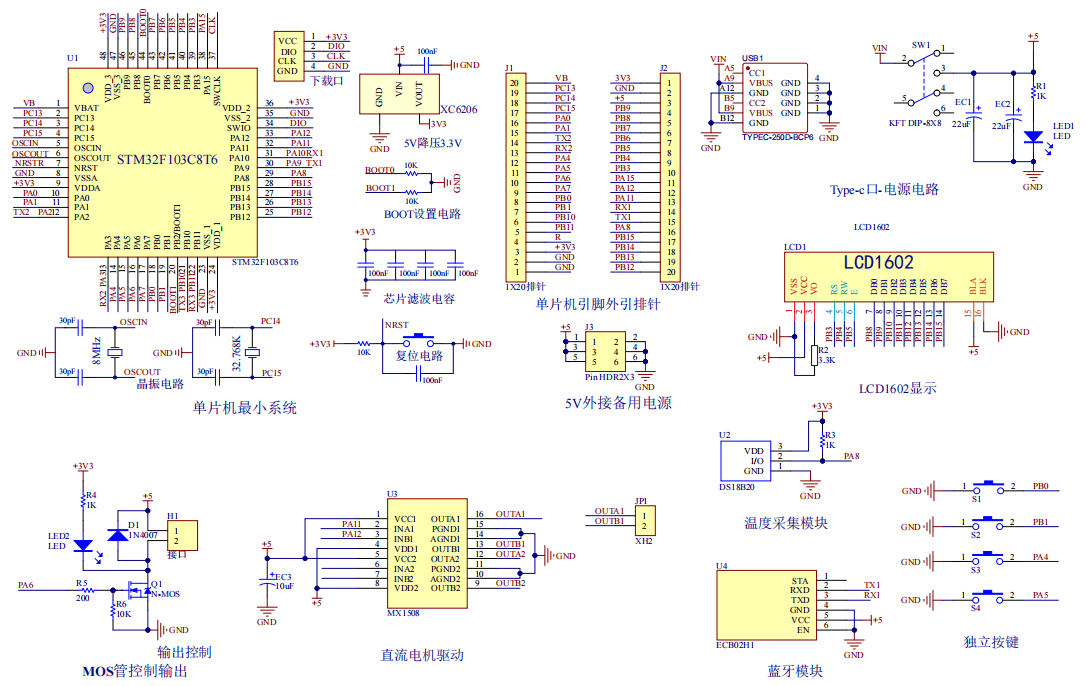

原理图：

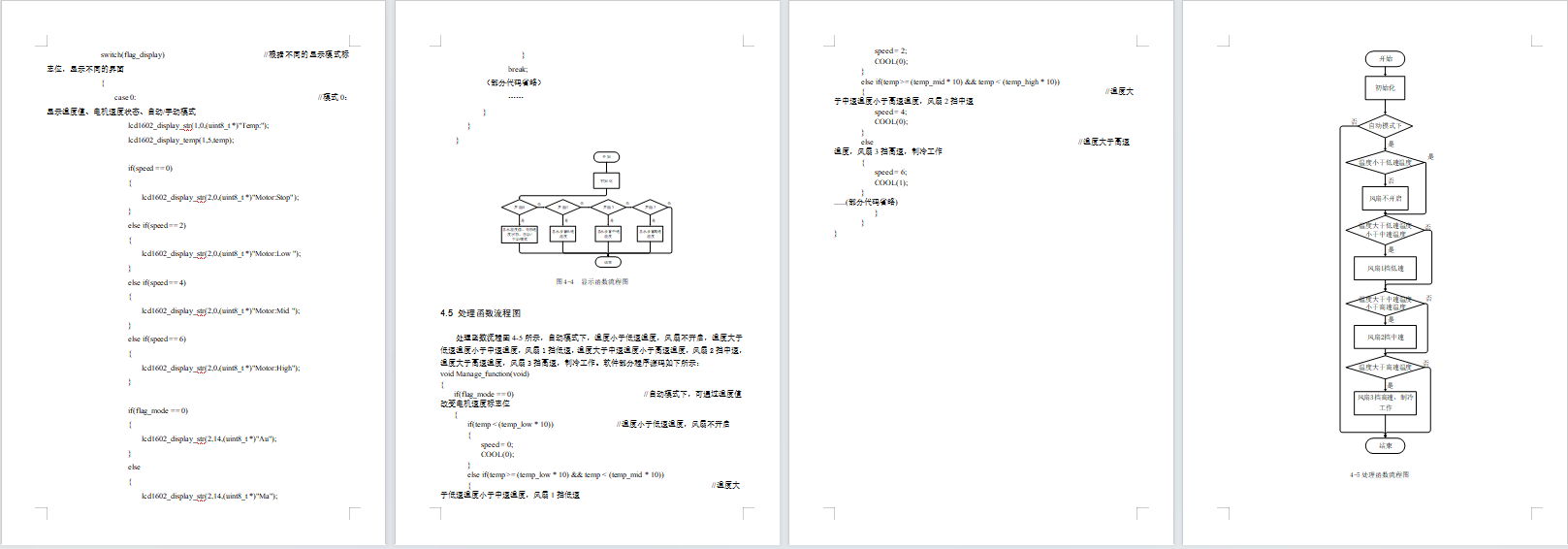

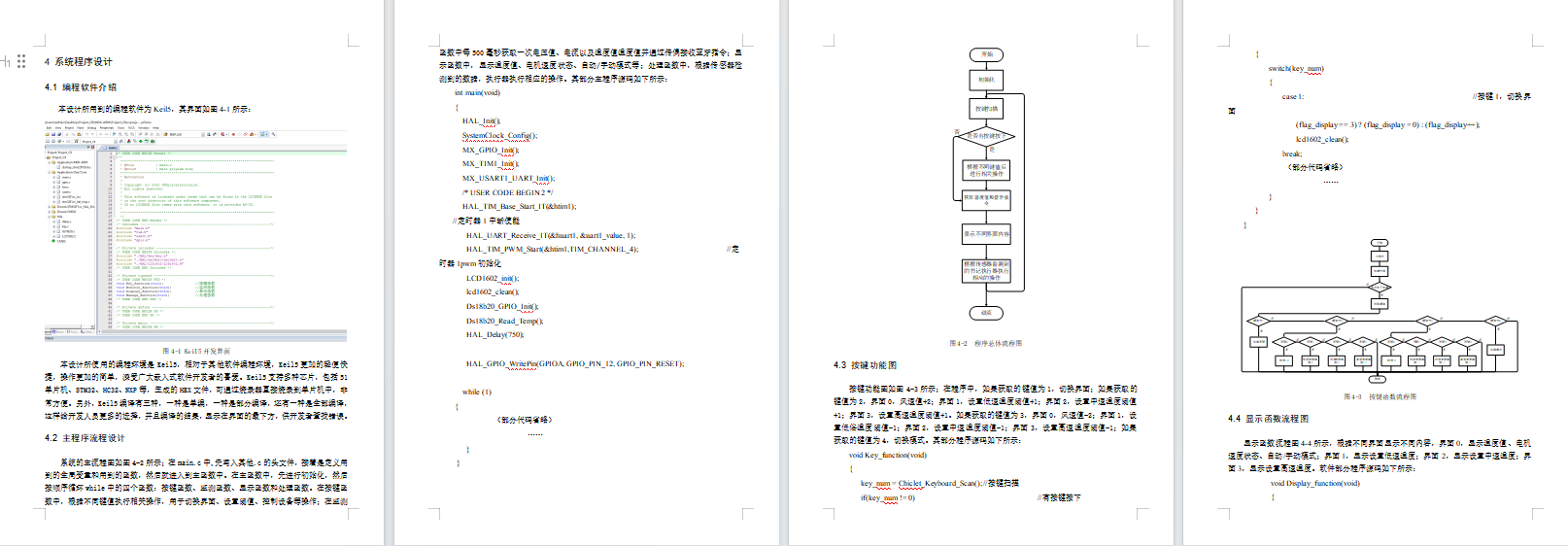

软件设计流程：

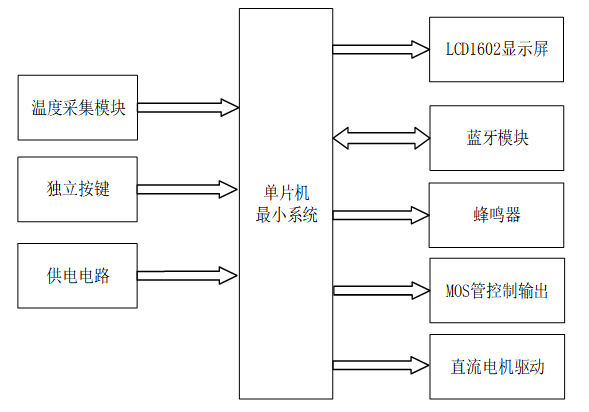

软件设计流程：系统框图：
系统框图：
本设计以STM32单片机为核心控制器，加上其他的模块一起组成基于STM32的智能笔记本底座的整个系统，其中包含中控部分、输入部分和输出部分。中控部分采用了STM32单片机，其主要作用是获取输入部分数据，经过内部处理，控制输出部分。输入由三部分组成，第一部分是温度采集模块，用于检测实时温度；第二部分是是独立按键，用于切换界面、设置阈值、控制设备等；第三部分是供电电路，给整个系统供电。输出由五部分组成，第一部分是LCD1602显示屏，显示实时温度；第二部分是蓝牙模块，连接手机实时调速；第三部分是蜂鸣器模块，温度超过阈值等名气报警；第四部分是MOS管控制输出，控制制冷，第六部分是直流电机，控制风扇转动。

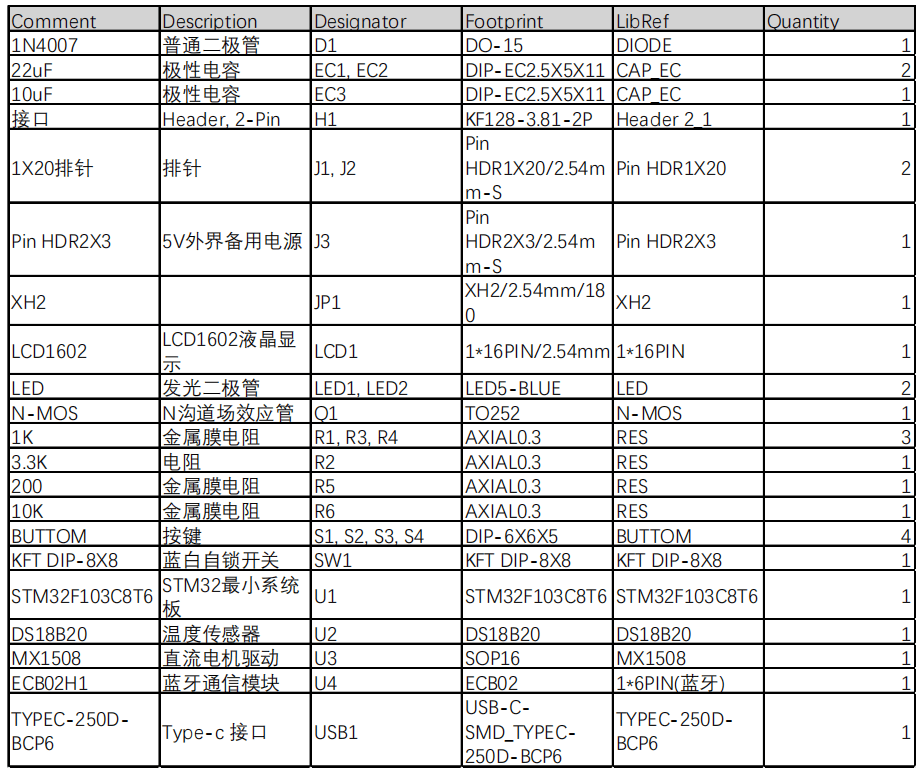

硬件清单：
