编号：

T3042410M

设计简介：

本设计是基于STM32的基于单片机水产育苗系统设计，主要实现以下功能：

1. 通过温度传感器检测水中温度。
2. 通过超声波模块检测水位
3. 通过PH检测模块，用于检测水的PH值
4. 通过TDS检测模块，用于检测水的TDS值；
5. 通过按键设置温度阈值，ph阈值，阈值和模式、换界面和模式、加热、换水、气泵。
6. 声光报警，温度，ph TDs，水位超过阈值时提醒
7. 蓝牙模块，将检测到的数据通过该模块发送给移动端，同时可以控制4个继电器开关，切换模式等。

电源： 5V
传感器：温度传感器（DS18B20）、PH值采集传感器模块（PH）、水质浊度传感器（TDS）、超声波模块（HC-SR04）
显示屏：OLED12864
单片机：STM32F103C8T6
执行器：继电器、N-MOS管
人机交互：独立按键
通信模块：蓝牙传感器（ECB02）

标签：STM32、OLED12864、DS18B20、PH、TDS、HC-SR04、按键、蜂鸣器、N-MOS、ECB02

题目扩展：基于单片机的智能鱼缸设计、基于STM32的蔬菜大棚监控设计、基于单片机的水质检测系统设计

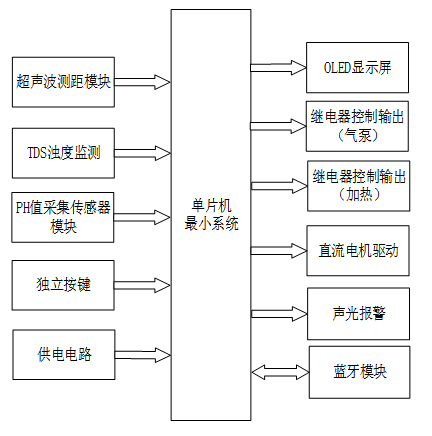

基于 STM32 的水产育苗系统设计与实现

一、主控部分

二、输入部分

1. 超声波测距模块：检测水产育苗池的水位高度
2. TDS 浊度监测模块：监测育苗池水的浊度，评估水质状况
3. pH 采集传感器模块：检测育苗池水的酸碱度（pH 值）
4. 独立按键模块：用于切换系统界面、切换运行模式、设置各项参数阈值等操作
5. 供电电路：为整个水产育苗系统供电

三、输出部分

1. OLED 显示模块：显示水位、TDS 浊度、pH 值等检测数据，以及温度、pH 值、TDS 浊度的阈值设置界面和系统运行模式
2. 继电器模块（气泵）：控制气泵启停，调节育苗池水中的溶氧量
3. 继电器模块（制冷）：控制制冷设备运行，调节育苗池水温
4. 声光报警模块：当水温、pH 值、TDS 浊度或水位超过设定阈值时，触发声光报警提醒
5. 蓝牙模块：将各项检测数据发送至移动端，同时支持通过移动端控制两个继电器的开关状态及切换系统运行模式
