编号：

T4192407C

设计简介：

本设计是基于单片机的酒驾报警装置，主要实现以下功能：

通过酒精传感器检测酒精浓度
通过酒精浓度是否大于阈值控制蜂鸣器和LED灯
酒精浓度超标发送短信
通过按键设置酒精浓度阈值

电源： 5V
传感器：酒精传感器（MQ-3）
显示屏：LCD1602显示屏
单片机：STC89C52单片机
执行器：蜂鸣器
人机交互：GSM模块（ML207R）

标签：LCD1602、STC89C52单片机、酒精传感器、GSM模块、蜂鸣器

题目扩展：基于北斗定位的酒驾车辆追踪与拦截辅助系统、基于人脸识别的驾驶员身份验证与酒驾监测系统

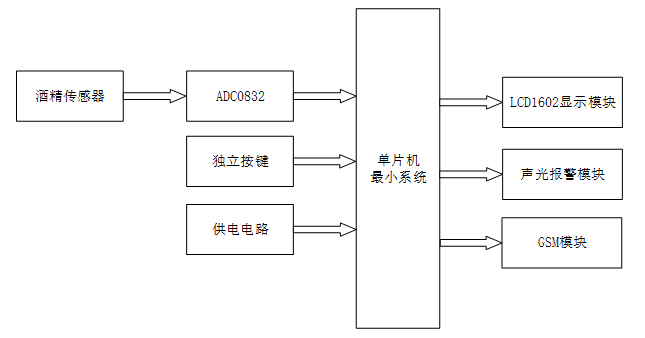

基于 STC89C52 的酒驾报警装置设计

一、主控部分

二、输入部分

1. 酒精传感器 + ADC0832 模块：酒精传感器采集酒精气体信号，经 ADC0832 模数转换后获取精准酒精浓度数据
2. 独立按键模块：用于切换显示界面、设置酒精浓度报警阈值
3. 供电电路：为整个酒驾报警装置稳定供电

三、输出部分

1. LCD1602 显示模块：显示当前酒精浓度、预设报警阈值及系统相关界面
2. 声光报警模块：当检测到酒精浓度超过设定阈值时，触发声光报警以实现醒目提醒
3. GSM 模块：在酒精浓度超标时，自动发送短信通知至预设接收端
