设计编号：T4192407C
首页 实物视频演示 仿真视频演示 设计说明书预览 答辩PPT预览

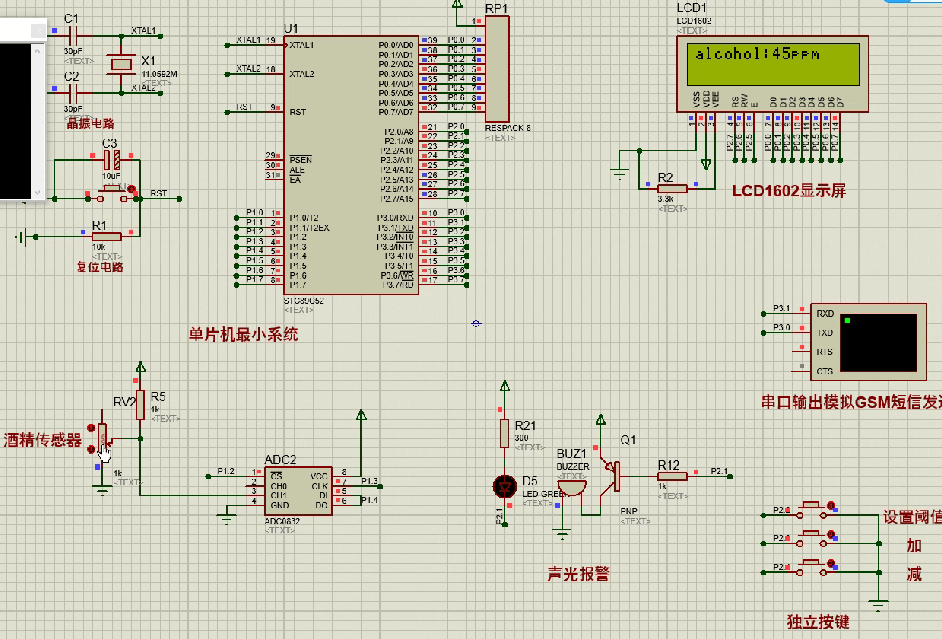

仿真视频演示：
软件安装：

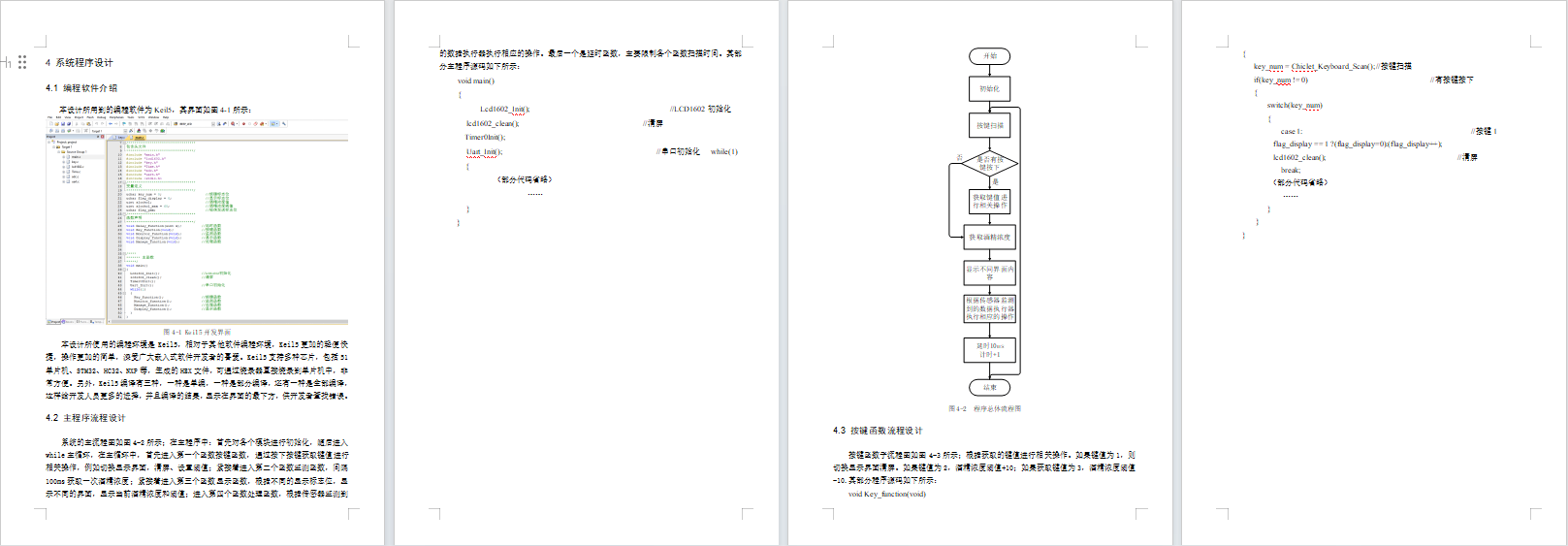

资料预览
效果图：
总体资料：
总体资料：

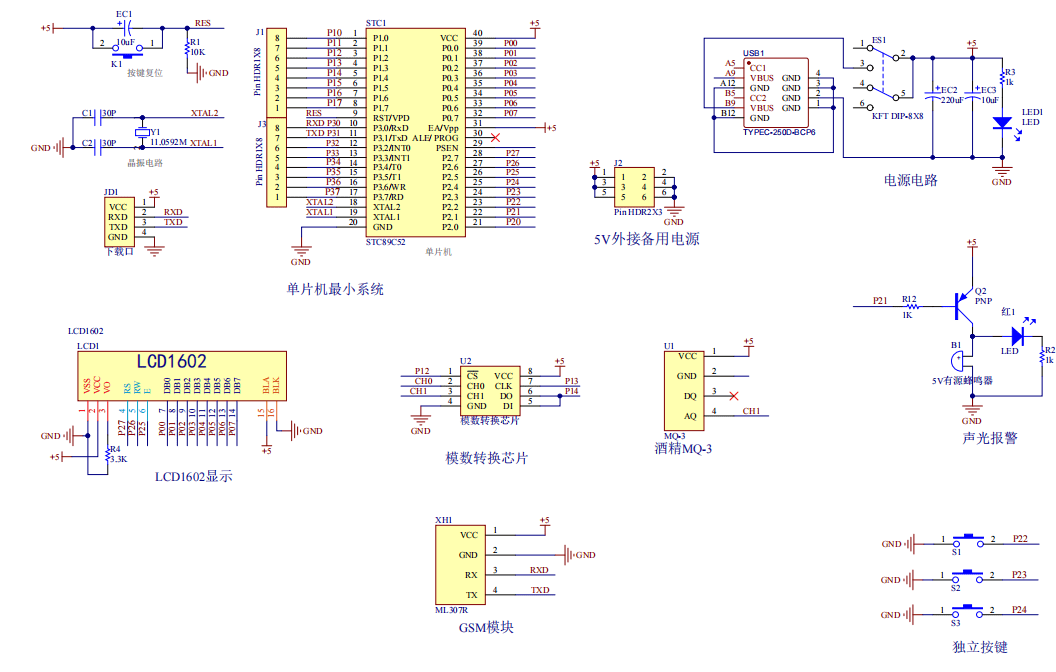

原理图：

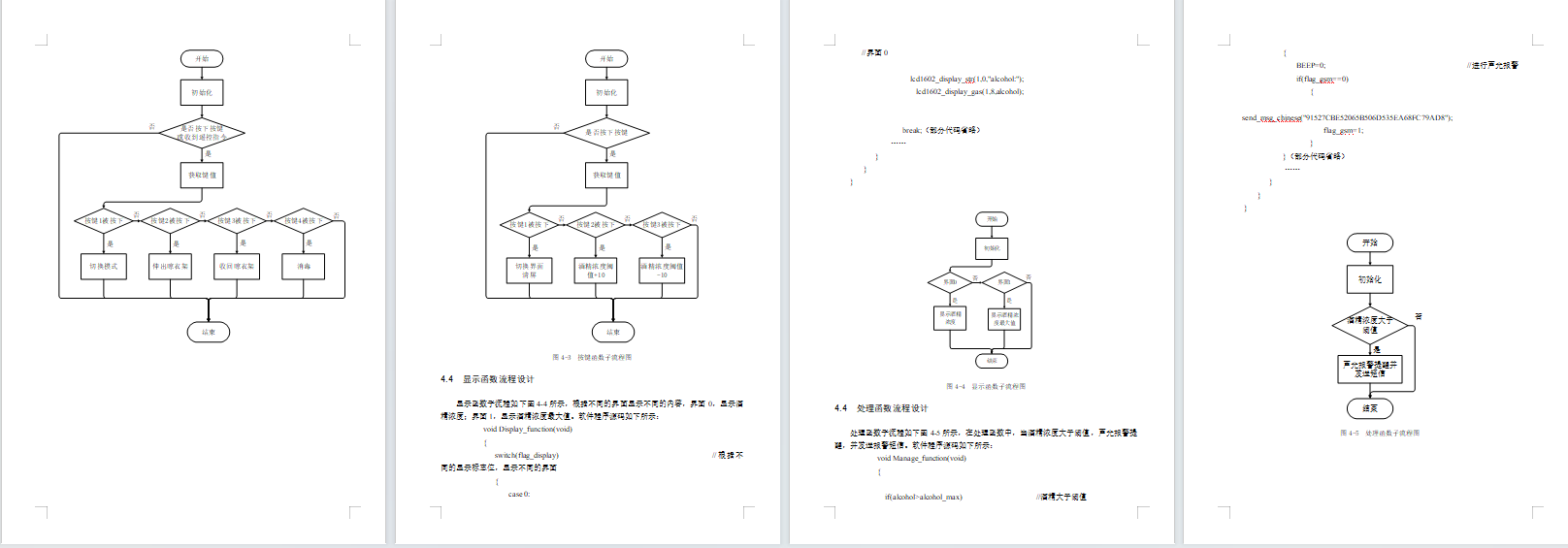

软件设计流程：
软件设计流程：系统框图：

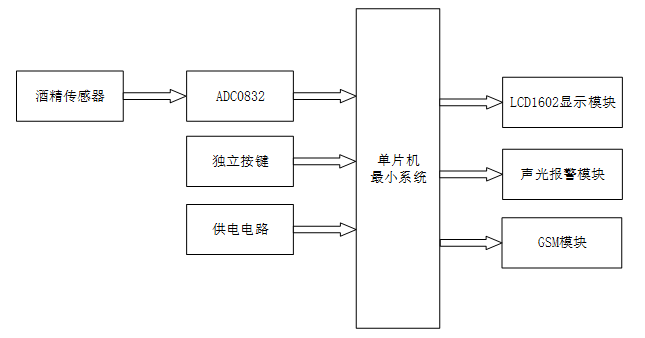

系统框图：
本设计以STC89C52单片机为核心控制器，加上其他的模块一起组成基于单片机的酒驾报警装置，其中包含中控部分、输入部分和输出部分。中控部分采用了STC89C52单片机，其主要作用是获取输入部分数据，经过内部处理，控制输出部分。输入由三部分组成，第一部分是酒精传感器和ADC0832组成的，通过该模块获取酒精浓度；第二部分是独立按键，用于切换显示界面，设置阈值；第三部分是供电电路，给整个系统进行供电。输出由四部分组成，第一部分是LCD1602显示模块,可以显示当前酒精浓度、阈值等界面；第二部分时声光报警模块，酒精浓度超过阈值，声光报警提醒；第三部分时GSM模块，发送短信通知。

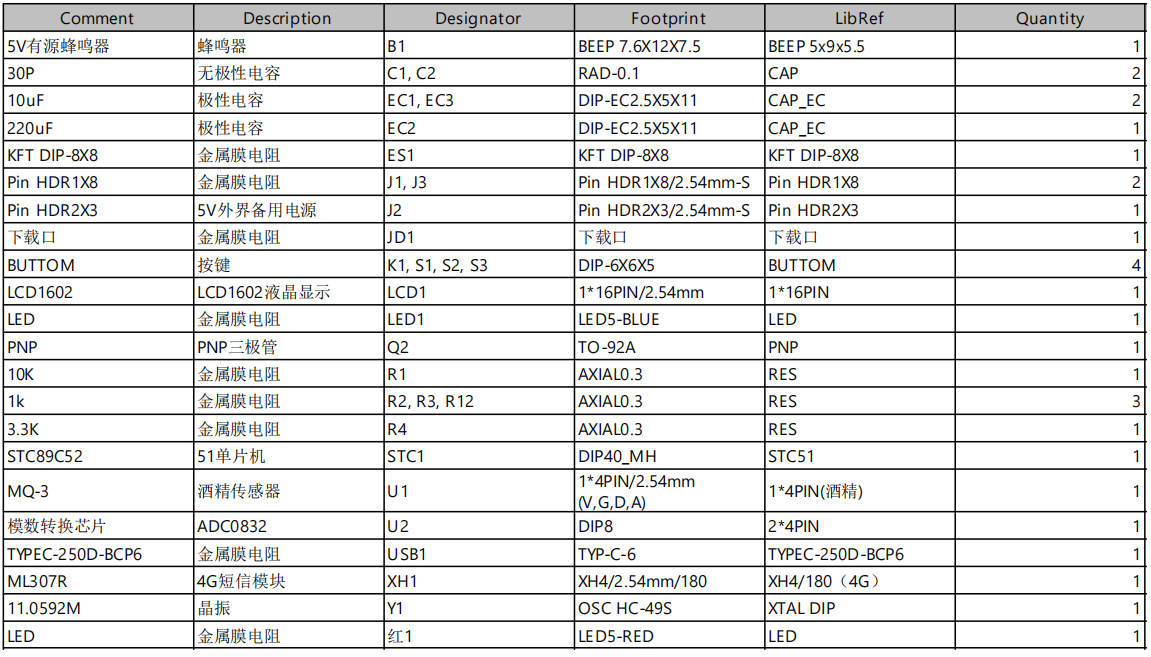

硬件清单：
