设计编号：T5062612M

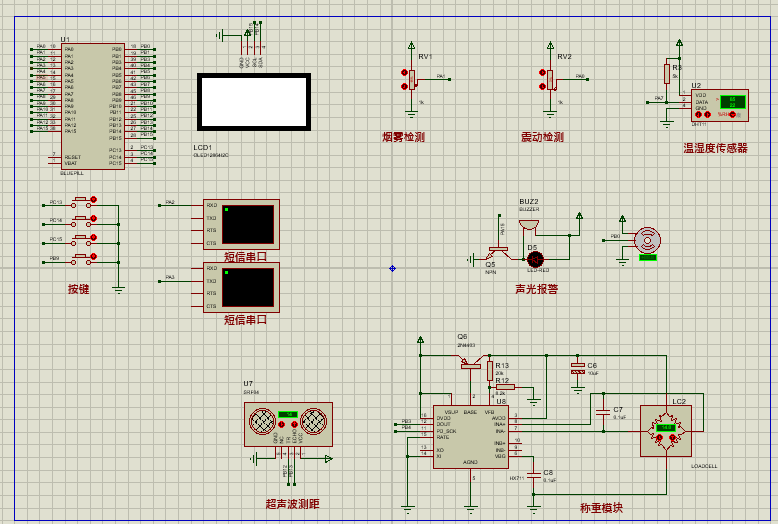

仿真视频演示：
软件安装：
资料预览
效果图：

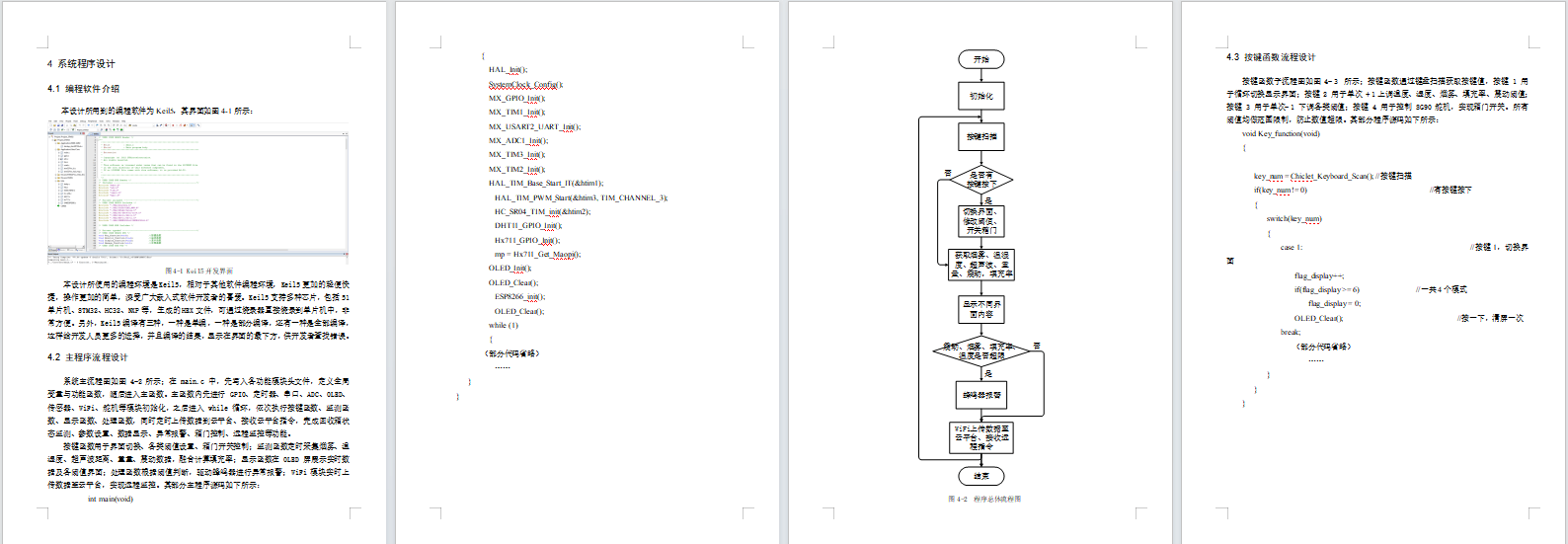

总体资料：

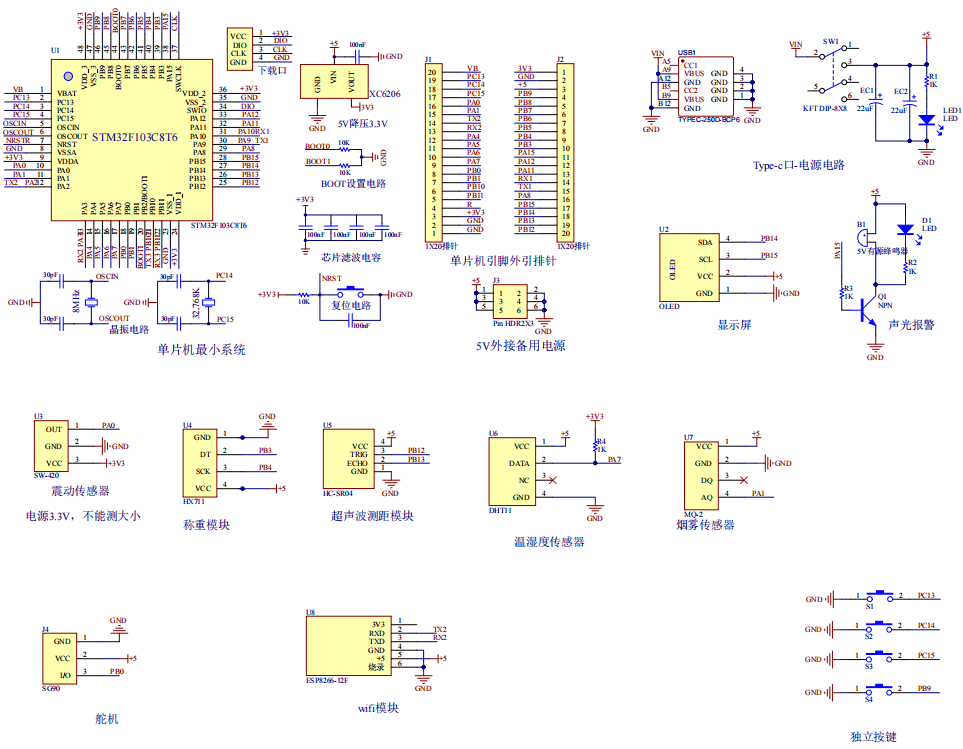

原理图：

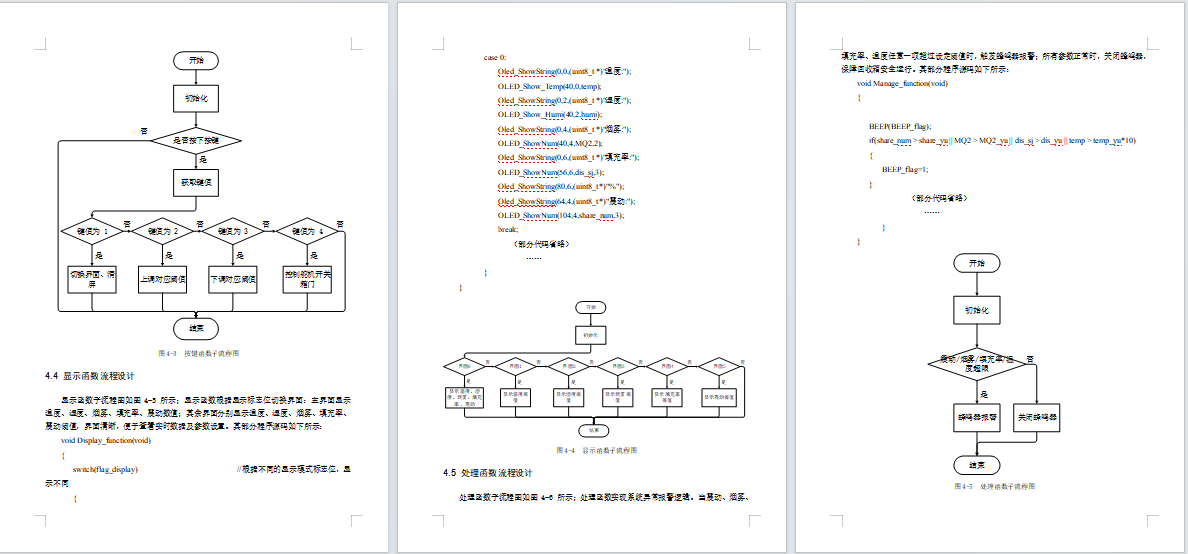

软件设计流程：

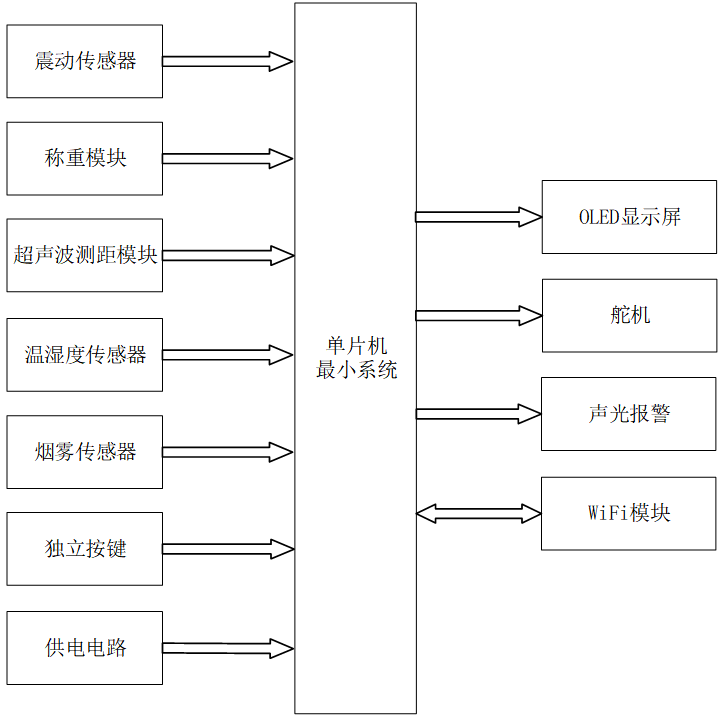

系统框图：
本设计以 STM32 单片机为核心控制器，加上其他的模块一起组成基于 STM32 的旧衣回收箱监测系统，其中包含中控部分、输入部分和输出部分。中控部分采用了 STM32 单片机，其主要作用是获取输入部分数据，经过内部处理，控制输出部分。
输入由七部分组成，第一部分是震动传感器，用于检测回收箱异常撞击或移动情况；第二部分是称重模块，用于监测旧衣重量，与超声波数据融合计算填充率；第三部分是超声波测距模块，用于监测箱内容量；第四部分是温湿度传感器，用于采集箱内温度与湿度信息；第五部分是烟雾传感器，用于监测箱内烟雾浓度；第六部分是独立按键，用于箱门开关控制、功能切换等操作；第七部分是供电电路，给整个系统供电。
输出由四部分组成，第一部分是 OLED 显示屏，用于实时展示填充率、温度、湿度、烟雾浓度等系统状态信息；第二部分是舵机，用于实现按键触发后箱门的自动开启与关闭；第三部分是声光报警模块，在满箱、防盗、火灾等异常状态时发出警报提醒；第四部分是 WiFi 模块，用于将系统状态数据上传至云端物联网平台，实现远程监控。

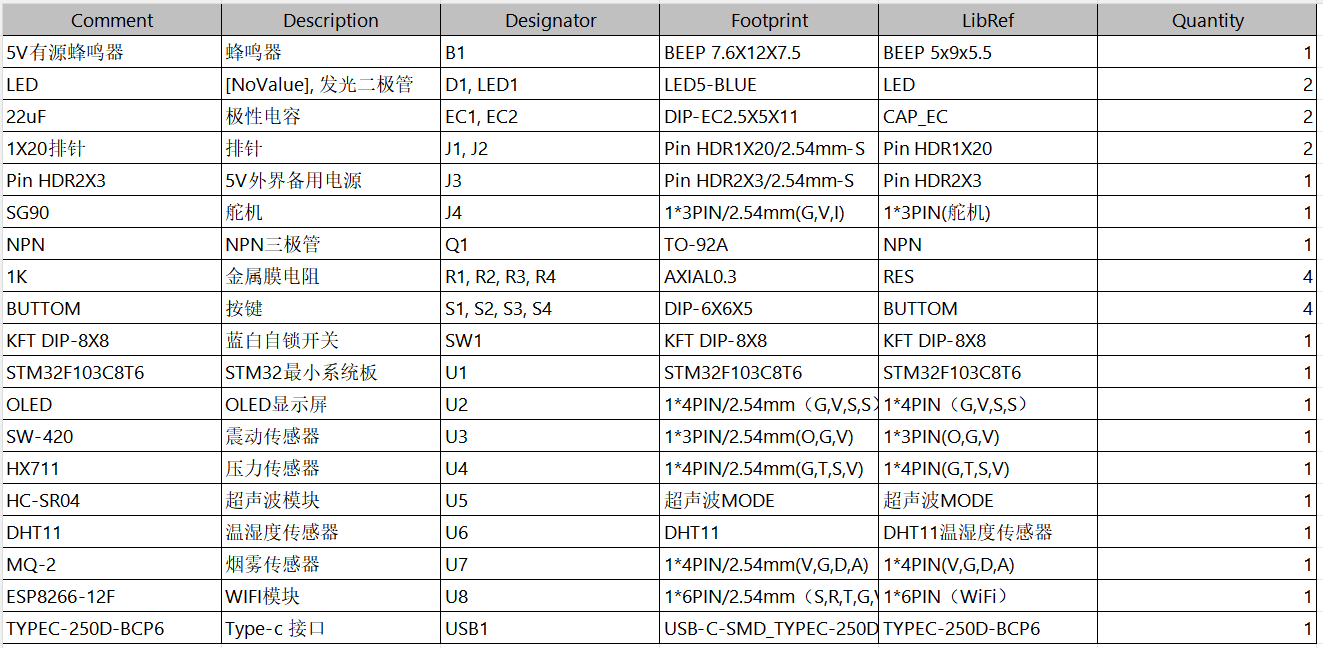

硬件清单：
